J1：2088殼體	J5：赫斯曼

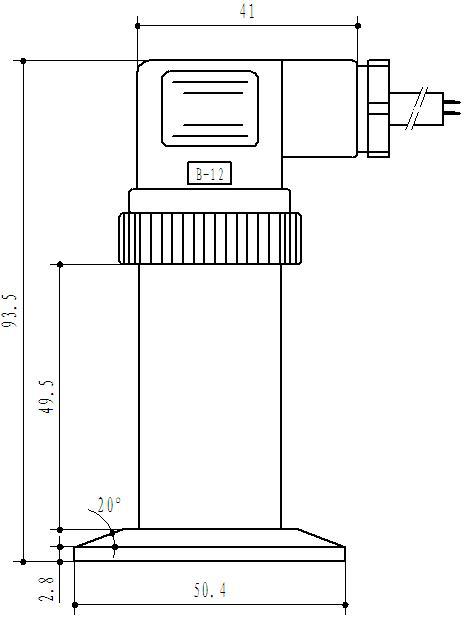

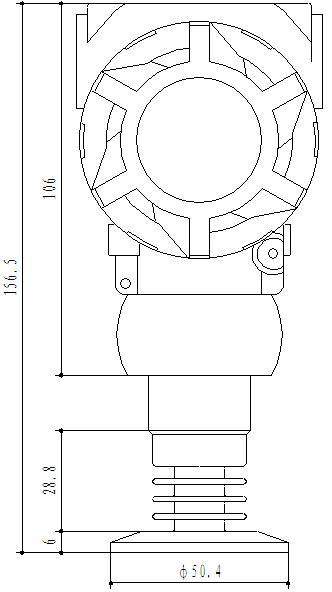

尺寸圖 單位：mm	三片散熱片	無散熱片 （介質溫度-40℃～85℃）	三片散熱片 （介質溫度-40℃～150℃）

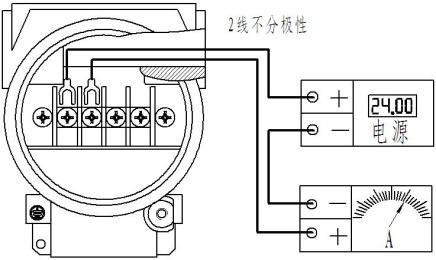

接線方式 (電流輸出）		紅線：電源+ 綠線：電流輸出	紅線：電源+ 綠線：電流輸出

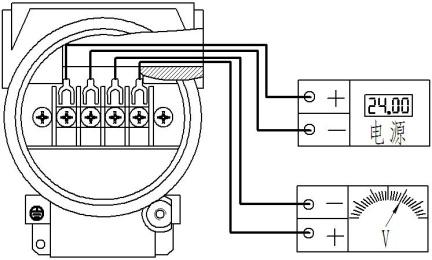

接線方式 (電壓輸出）		紅線：電源+ 藍線：共地 黃線：電壓輸出	紅線：電源+ 藍線：共地 黃線：電壓輸出

卡箍接口

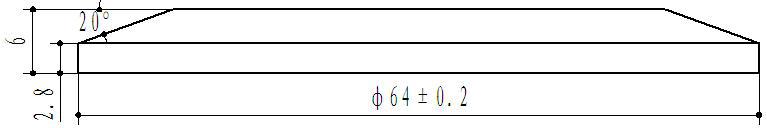

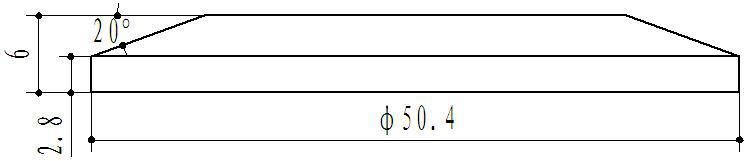

K1：2寸卡箍	K2：2.5寸卡箍

安裝提示：
1.卡箍平膜為一次性充油，膜片請勿觸碰，防止變形進而損傷內部芯片。
2.赫斯曼常溫型產品，在介質150℃溫度下（消毒時間）工作不要超過十分鐘，防止高溫導致傳感器不能正常工作。
3.在現場安裝或清洗時，請擰緊赫斯曼插座或2088外殼，防止殼體進水損壞內部電路。

產品名稱
SLK511TS
		量程范圍
		根據客戶要求直接填寫
				電源
				V1:24V DC 、V2:（12V～36V）DC
						輸出信號
						B1:4～20mA、B2:0～10V、B3:1～5V、B4：0～5V、
								卡箍接口
								K1：2寸卡箍、K2：2.5寸卡箍
										附加信息
										J1:赫斯曼、J2:2088殼體帶顯示
										P1：0.5%FS、P2：0.25%FS
										壓力類型
										G:表壓  A:絕壓  S:密封壓
										防爆要求
										E1：本安防爆ExiaⅡCT6 (僅2088殼體有防爆可選)
SLK511TS		1MPa		V1		B1		K1		J2P1GE1   選型舉例：SLK511TS-1MPa-V1-B1-K1-J2P1GE1

▲選型說明
   表示型號為SLK511TS、量程為0～1.0MPa、供電電源為24V、輸出信號為4～20mA、卡箍接口為2寸卡箍、電氣連接為2088殼體帶顯示、精度為0.5%、壓力類型為表壓、本安防爆要求。
▲訂購提示
 ⑴ 請根據介質溫度選擇散熱片數量：介質溫度為-40℃～85℃，無需散熱片；介質溫度為-40℃～150℃，散熱片數量為3。
 ⑵ 2088殼體均有三片散熱片。
 ⑶ 電氣連接請嚴格按照產品說明書上的接線方法，接線錯誤會造成放大電路的損壞。
 ⑷ 若對產品外形和性能參數有特殊要求，本公司可提供定制。


產品信息歸西安仕樂克儀表科技有限公司版權所有
