SLK330高溫型投入式液位變送器
產品概述
SLK330高溫型投入式液位變送器由不銹鋼集氣筒、不銹鋼毛細管及接線盒組成。傳感器與信號處理電路設計在接線盒內部，集氣筒投入到被測液體內部，負責采集壓力信號。集氣筒內的氣體采集到的液位壓力信號通過不銹鋼毛細管將壓力傳遞給傳感器，由此避免了傳感器與被測介質的直接接觸，適應于高溫腐蝕性等場合，有效地解決了高溫腐蝕液體以及污水液位測量的難題。SLK330高溫型投入式液位變送器廣泛應用于環保、水利、變頻供水、工業過程控制、化工等領域的液位測量控制。在測量污水、淤泥等介質時可根據客戶要求增加過濾網結構。
產品特點
1、集氣筒式液位探頭SLK330高溫型投入式液位變送器由不銹鋼集氣筒、不銹鋼毛細管及接線盒組成。傳感器與信號處理電路設計在接線盒內部，集氣筒投入到被測液體內部，負責采集壓力信號。集氣筒內的氣體采集到的液位壓力信號通過不銹鋼毛細管將壓力傳遞給傳感器，由此避免了傳感器與被測介質的直接接觸，適應于高溫腐蝕性等場合，有效地解決了高溫腐蝕液體以及污水液位測量的難題。SLK330高溫型投入式液位變送器廣泛應用于環保、水利、變頻供水、工業過程控制、化工等領域的液位測量控制。在測量污水、淤泥等介質時可根據客戶要求增加過濾網結構。
產品特點
2、擴散硅壓阻傳感器
3、探頭投入式測量方式，安裝簡單方便
4、測量高溫介質
5、全金屬鎧裝，高強度鋼管結構
6、多重防護結構設計，防護能力高
7、有液晶顯示可選擇
8、選用防腐不銹鋼材料，適合多種場合
性能參數
| 量程范圍 | 0m～0.5m…200m H?O |
| 供電電源 | 24V、12V |
| 輸出信號 | 4～20mA、1～5V、0～5V |
| 工作溫度 | -20℃～85℃ |
| 介質溫度 | -20℃～100℃ |
| 儲存溫度 | -40℃～125℃ |
| 補償溫度 | 0m～10m H?O：0℃～60℃ |
| 10m～200m H?O：-10℃～70℃ | |
| 零點溫漂 | ±1.5%FS（補償溫度范圍內） |
| 靈敏度溫漂 | ±1.5%FS（補償溫度范圍內） |
| 機械振動 | 20g（20～5000HZ) |
| 沖擊 | 100g（11ms） |
| 綜合精度 | 0.5級 |
| 絕 緣 | 200MΩ/250VDC |
| 響應時間 | ≤1ms（上升到90%FS） |
| 長期穩定性 | ±0.2%FS/年 |
| 防護等級 | IP68 |
| 材質 | 接線盒低銅鋁合金；液位探頭全不銹鋼 |
| 電纜全不銹鋼 | |
| 介質兼容 | 與304不銹鋼兼容的各種介質 |

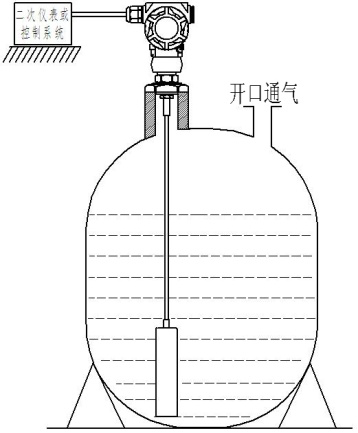

靜壓液位，液灌，污水，高溫、腐蝕性液體和污水的測量…
外形結構及接線方式

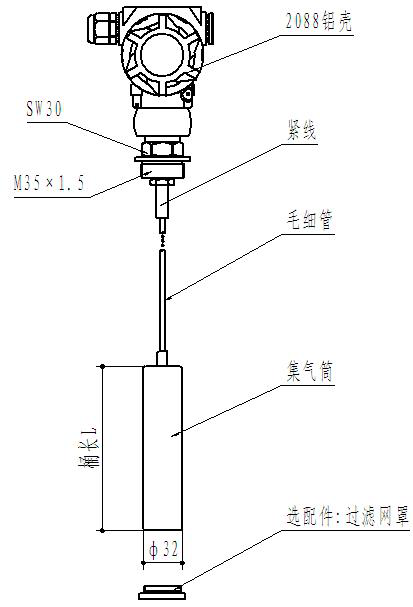

| 尺寸圖（單位：mm） | 接線方式 |
 |
 電流輸出  電壓輸出 |
安裝提示：
1、探頭應垂直放入水中，與垂直線夾角不能超過30℃。
2、毛細管不能進水，若發現管中集水，可以將探頭取出，把水排掉。
3、毛細管較細，不能反復彎折。
4、若測量介質中雜質過多，建議選配過濾網罩。
訂購指南
| 產品名稱 | ||||||||||
| SLK330高溫型投入式液位變送器 | ||||||||||
| 量程范圍 | ||||||||||
| 10H: 0m～10m H?O （根據客戶要求直接填寫） | ||||||||||
| 電源 | ||||||||||
| V1:24V DC 、V2:（12V～36V）DC | ||||||||||
| 輸出信號 | ||||||||||
| B1:4～20mA、B2:0～10V、B3:1～5V、B4：0～5V、 | ||||||||||
| 電氣接口 | ||||||||||
| J1：2088 、J2：2088帶顯示、 | ||||||||||
| 附加信息 | ||||||||||
| P1：0.5%FS、P2：0.25%FS | ||||||||||
| SLK330 | 10m H?O | V1 | B1 | J2 | P1 選型舉例：SLK330-10m H?O -V1-B1-J2-P1 | |||||
▲選型說明
表示型號SLK330、量程為0m～10m H?O、供電電源為24V、輸出信號為4～20mA、電氣接口為2088帶顯示、精度為0.5％ 。
▲訂購提示
1、帶顯示分為數碼管顯示和液晶顯示兩種，請在訂單中說明。
2、被測介質應與接觸產品部分的材料相兼容，同時需要注明被測介質在測量狀態時的密度（水除外）。
3、若對產品外形和性能參數有特殊要求，本公司可提供定制。
