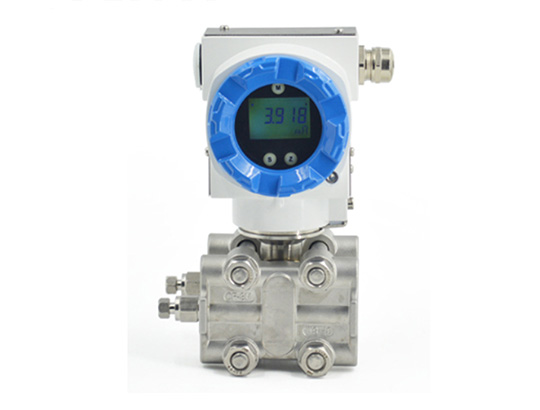

SLK3051C-HP智能高靜壓差壓變送器

當前位置：SHELOK > 產品中心 > 差壓變送器系列 > >

SLK3051C-HP智能高靜壓差壓變送器

產品概述
SLK3051C-HP智能高靜壓差壓變送器用于高工作壓力環境下測量液體、氣體或蒸汽的液位、密度和壓力，然后將其轉換為4～20mA DC信號輸出。SLK3051C-HP智能高靜壓差壓變送器也可HART手操器相互通訊，通過它進行設定、監控。

性能規格
（零基準校驗范圍，參考條件下，硅油充液，316L不銹鋼隔離膜片）

參考精度	±0.075%校驗量程
穩定性	±0.1%URL（6個月）
環境溫度影響	零點誤差	±0.2%URL/56℃
	總體誤差	±（0.2%URL+0.18%校驗量程）/56℃
靜壓影響	零點	在13790kPa靜壓下為±0.25%URL（零點誤差可在線通過調零修正）
	量程	可修正至±0.2%輸出讀數/6895kPa
振動影響	在任意軸向上，200Hz下震動影響為±0.5%URL/g
電源影響	＜±0.5%輸出量程/伏特
負載影響	沒有負載影響，除非電源電壓有變化
電磁干擾/射頻干擾（EMI/RFI影響）	由20至1000MHz，場強達至30V/M時，輸出漂移小于±0.1%量程
安裝位置影響	零點漂移至多為±0.25kPa。所有的零點漂移都可修正掉，量程無影響

功能規格

測量范圍	見訂購指南
零點與量程	可用本機量程和零點按鈕調整或用HART手操器遠程調整
零點正、負遷移	零點正遷移時，量程上限必須　≤+URL；零點負遷移時，量程下限必須≥-URL。（校驗量程必須大于或等于最小量程）
輸出信號	4～20mA DC，用戶可選擇線性或平方根輸出，數字過程變量疊加在4～20mA DC信號上，可共采用HART協議的上位機使用
阻尼時間常數	阻尼時間常數可調，以0.1秒遞增，由最小至16.0秒
環境溫度極限	不帶液晶表頭	-40～85℃
	帶液晶表頭	-30～60℃
過程溫度極限	充硅油	-40～104℃
	充惰性液	-18～85℃
貯存溫度極限	不帶液晶表頭	-46～110℃
	帶液晶表頭	-40～70℃
環境濕度	0-100%相對濕度
靜壓與過壓極限	變送器任意一側加0～31.02MPa壓力不會引起損壞，在3.45kPa～31.02Mpa的靜壓范圍內工作時符合性能規格要求
容積變化量	＜0.16cm³

安裝

電源及負載條件
HART通訊	通訊要求	要求有一個最小250Ω電阻
HART通訊	通訊距離

物理規格

接液部分材質	接液膜片	316L不銹鋼、哈氏合金C-276、蒙乃爾或鉭（每種型號可選材料參見訂購指南）
	容室法蘭和過程接頭	316L不銹鋼、哈氏合金C或蒙乃爾（每種型號可選材料參見訂購指南）
	膜盒墊圈和過程接頭墊圈	氟橡膠等其他材料
	排液/排氣閥	316L不銹鋼、哈氏合金C或蒙乃爾（每種型號可選材料參見訂購指南）
非接液部分材質	螺栓	不銹鋼
	電子外殼	低銅合金鋁，符合NEMA 4X
	表蓋O型圈	丁腈橡膠
	銘牌和位號牌	不銹鋼
	填充液	硅油或惰性液
連接	參見訂購指南確定過程接口

外形結構

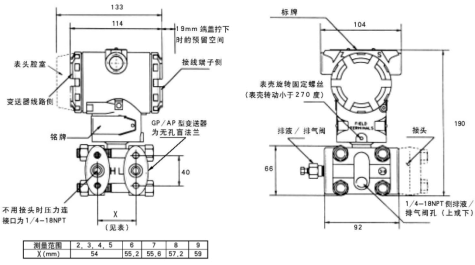

外形圖
單位：mm

訂購指南

SLK3051C-HP	智能高靜壓差壓變送器
	代號	測量范圍
	4 5 6 7	0-6.2～37.4kPa 0-31～186.8kPa 0-117～690kPa 0-345～2068kPa
		代號	輸出信號
		E S L	4～20mA 4～20mA，HART協議數字通訊 4～20mA，智能現場可調
			代號	接液部分材質
				法蘭接頭			排氣/排液閥				膜片
			22 23 24 25 56	316不銹鋼 316不銹鋼 316不銹鋼 316不銹鋼哈氏合金C			316不銹鋼 316不銹鋼 316不銹鋼 316不銹鋼哈氏合金C-276				316不銹鋼哈氏合金C-276 蒙乃爾鉭哈氏合金C-276
				代號	顯示表頭（可選項）
				M1 M2 M3 M4	線性指示表（0-100%刻度）平方根指示表（0-100%刻度） 3¹/₂位LCD液晶顯示表（0-100%線性） 3¹/₂位LCD液晶顯示表（可特殊設定）
					代號	安裝支架
					B1 B2 B3	管裝彎支架（管外徑Φ50～Φ60）板裝彎支架管裝直支架（管外徑Φ50～Φ60）
						代號		過程法蘭
						D D1 D2		后面排液/排氣側面排液/排氣，頂部側面排液/排氣，底部
								代號	法蘭接頭
								J N C12	帶M20×1.5外螺紋的“丁形”接頭帶1/2-14NPT內錐管螺紋的“腰形”接頭帶1/2-14NPT引壓過渡接頭及后部焊接不銹鋼引壓管
									代號	特殊規格
									s d i	標準型（無防爆）隔爆型：Exd Ⅱ CT6 本安型：ExiaⅡ CT6

SLK3051C-HP 4 S 22 M1 B1 D1 J i

典型型號

注：若對產品有特殊要求，本公司可提供定制。
