種類	J5：赫斯曼	J6：赫斯曼直接引線	J17：赫斯曼帶顯示
尺寸圖 單位：mm
注：L為插入深度（不含螺紋）；H為散熱長度；溫包直徑默認為φ8，特殊要求可定制

接口螺紋	螺紋長度（mm）	六方大小
M16×1.5	15	SW24
M20×1.5	15	SW27
M27×2	20	SW32

產品名稱

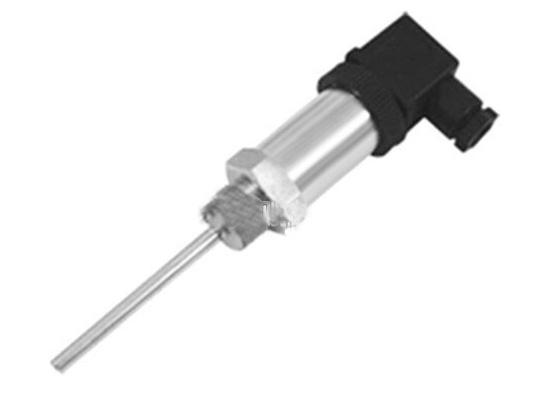

SLK200一體化溫度變送器
		量程范圍
		0℃～100℃ （根據客戶要求直接填寫）
				電源
				V1:24V DC 、V2:12V DC
						輸出信號
						B1:4～20mA、B2:0～10V、B3:1～5V、B4：0～5V、
								電氣接口
								J1：赫斯曼、J2：赫斯曼直接引線、J3：赫斯曼帶顯示
										附加信息
										螺紋接口：C1：M20×1.5、C16：M16×1.5、C18：M27×2
										插入深度：L30:30mm、L50:50mm、L75:75mm、L100:100mm、L150:150mm
										P1：0.5%FS、P2：0.25%FS
SLK200		0～100℃		V1		B1		J1		C1L30P1   選型舉例：SLK200-0～100℃ -V1-B1-J1-C1-L30-P1

可根據客戶要求定制特殊插入深度
▲選型說明
   表示型號為SLK200、量程范圍為0～100℃、供電電源24V DC、輸出信號4～20mA、電氣接口為赫斯曼、螺紋接口為M20×1.5、插入深度為30mm、精度為0.5% 。
▲訂購提示
⑴  插入深度為不含螺紋長度。
⑵  帶顯示分為數碼管顯示和液晶顯示兩種，請在訂單中說明。
⑶  若對產品外形和性能參數有特殊要求，本公司可提供定制。


產品信息歸西安仕樂克儀表科技有限公司版權所有
