碟式太陽能斯特林發電主控系統應用于建設大面積的光熱發電站，也可采取風光互補的發電方式，應用于現有的風電場；同時還可以采用光熱、燃?xì)饩C合加熱的混合發電方式。同時，也特別適合在沙漠、山丘等缺水地區；適合于在缺水、缺電的偏遠海島、農村、牧區、海洋鉆井平臺等地區建立分布式電站，也適用于城市樓宇家用小型電站離并網供電方式。

    主控系統采用嵌入式主機，參數如下：

嵌入系統主要組成部分如下圖所示：

 主體結構設計

系統采用光電跟蹤與地球繞太陽運行規律計算跟蹤，即日歷查詢跟蹤相結合的方式，可以大大加強系統穩定性，光電跟蹤方式是首先把光信號通過PSD后輸出光電流，經過電路轉換，信號輸入系統主機，主機處理后，輸出控制信號進而控制伺服電機轉動，從而實現高精度跟蹤太陽。

日歷查詢跟蹤方式，系統從外部跟蹤芯片讀取當前時間，根據時間 計算當前的太陽高度角和太陽方位角，每個一段時間讀取一次時間，計算一次高度角和太陽方位角，同時，計算出兩次之間的角度差，利用這個角度差來控制電機的轉動時間。

   太陽跟蹤系統裝置包括PSD、保護罩、透鏡、光控、遮光桶、光強調節機構、高度角調節機構、方位角調節機構、電機、支架。在計算高度角與方位角的同時，采集光強信號，根據采集的PSD光強信號強度，使PSD探測器工作在合理范圍內，當光強傳感器探測到陰雨天氣則啟用日歷查詢方式跟蹤太陽，實時跟蹤太陽運行，出現太陽光后，達到光電跟蹤的光強時重新啟動光電跟蹤。

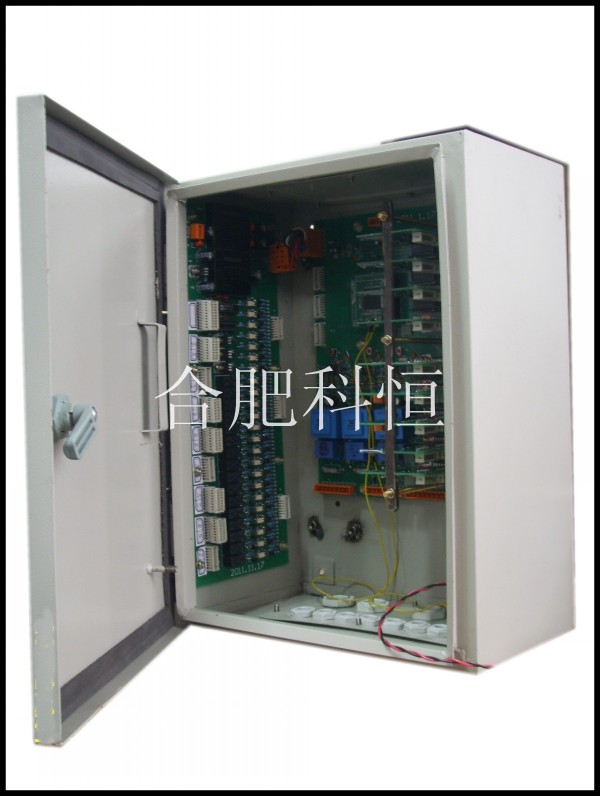

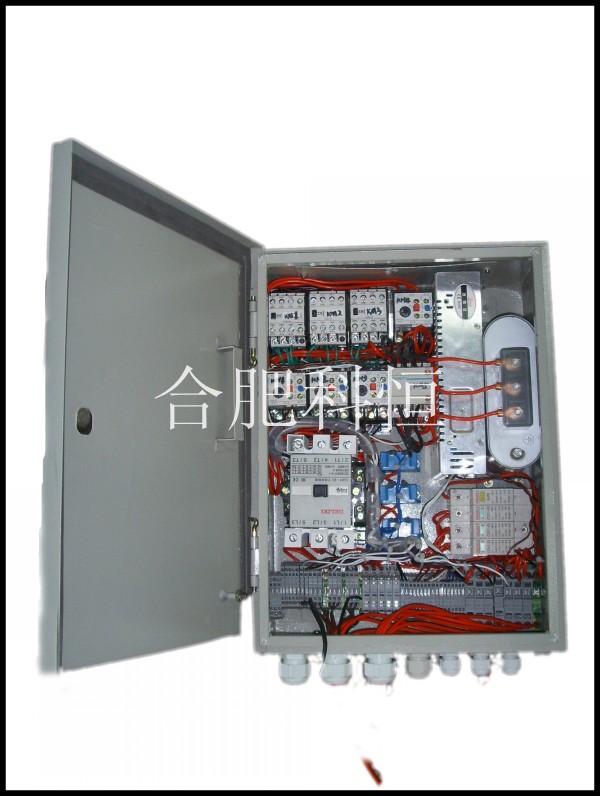

    電氣箱體和控制箱體如圖所示：
