羅斯蒙特3051C壓力變送器調試方法
羅斯蒙特壓力、溫度、液位和流量測量技術可縮短項目執行周期，并降低成本支出。在儀表的全壽命周期內，可以幫助客戶提高正常運行時間、降低發電成本、最大限度得減少燃料成本，并增強環保性。
羅斯蒙特的3051C壓力變送器工作原理：
羅斯蒙特的3051C壓力變送器工作時，高、低壓側的隔離膜片和灌充液將過程壓力傳遞給灌充液，接著灌充液將壓力傳遞到傳感器中心的傳感膜片上。傳感膜片是一個張緊的彈性元件，其位移隨所受壓而變化(對于GP表壓變送器，大氣壓如同施加在傳感膜片的低壓側一樣)。AP絕壓變送器，低壓側始終保持一個參考?jí)毫Α鞲心て淖畲笪灰屏繛?.004英寸(0.1毫米)，且位移量與壓力成正比。兩側的電容極板檢測傳感膜片的位置。傳感膜片和電容極板之間電容的差值被轉換為相應的電流，電壓或數字HART(高速可尋址遠程發送器數據公路)輸出信號
常規差壓變送器的校準
先將阻尼調至零狀態，先調零點，然后加滿度壓力調滿量程，使輸出為20mA,
在現場調校講的是快，在此介紹零點、量程的快速調校法。調零點時對滿度幾乎沒有影響，但調滿度時對零點有影響，在不帶遷移時其影響約為量程調整量的1/5，即量程向上調整1mA，零點將向上移動約0.2mA,反之亦然。例如:輸入滿量程壓力為100Kpa,
該讀數為19.900mA, 調量程電位器使輸出為19.900+(20.000-19.900)*1.25=20.025mA.
量程增加0.125mA，則零點增加1/5*0.125=0.025.
調零點電位器使輸出為20.000mA.
零點和滿量程調校正常后，再檢查中間各刻度，看其是否超差?必要時進行微調。然后進行遷移、線性、阻尼的調整工作。
上海威斯特傳感器歡迎你的來電
采購原裝進口工控產品、備品備件
1、我們與國外廠商合作已久、成交量大、有明顯的價格優勢。
2、公司集中采購，拼單發貨，運輸成本低;貨期及時準確。
3、產品可質保一年，只要不是人為情況下，由我司跟國外供應商溝通!
4、不易尋找品牌、小金額，我們同樣為您采購!
5、為國內各工控產品分銷商、工程競標企業提供最優報價!
6、我們負責所有的包裝、國際物流、清關、增稅、國內物流的操作。只需您提供型號、數量、中文品名，我們就會給您一個包含所有的價格，一條龍式服務，專業放心!
羅斯蒙特3051壓力變送器工作原理及結構

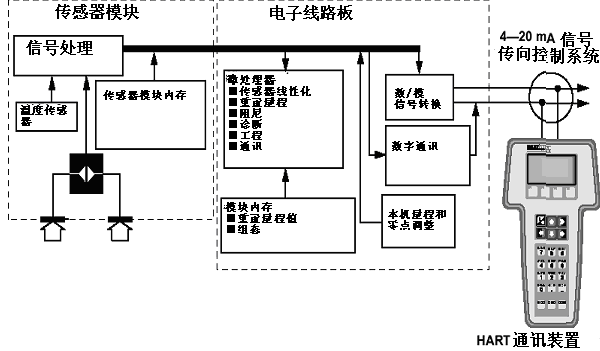

3051 型變送器主要部件為傳感器模塊和電子元件外殼。傳感器模塊包括充油傳感器系統(隔離膜、充油系統和傳感器)以及傳感器電子元件。傳感器電子元件安裝在傳感器模塊內并包括一溫度傳感器(電阻式測試檢測器)、儲存模塊和電容/數字信號轉換器(C/D 轉換器)。來自傳感器模塊的電子信號被傳輸?shù)诫娮釉鈿ぶ械妮敵鲭娮釉ｋ娮釉鈿ぐㄝ敵鲭娮泳€路板(微處理器、儲存模塊、數字/模擬信號轉換器或 D/A 轉換器)、本機零點及量程按鈕和端子塊。
因?yàn)?3051C 型變送器設計壓力適用于隔離膜，當油偏離中心膜時，改變電容信號。然后該電容信號在 C/D 轉換器中被轉換成數字信號。隨后微處理器從電阻式溫度檢測器和 C/D 轉換器中獲取信號并計算出正確的變送器輸出。隨后，該信號被送到 D/A 轉換器，D/A 轉換器將信號轉換回模擬信號并在4-20 mA 輸出上疊加 HART 信號。

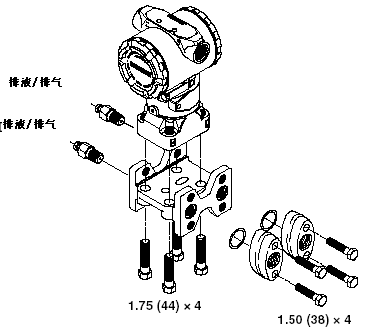

3051 型變送器結構圖
|
表壓/絕壓變送器 |
|
| #FormatImgID_2# | |
2.2 3051 型變送器參數設置
|

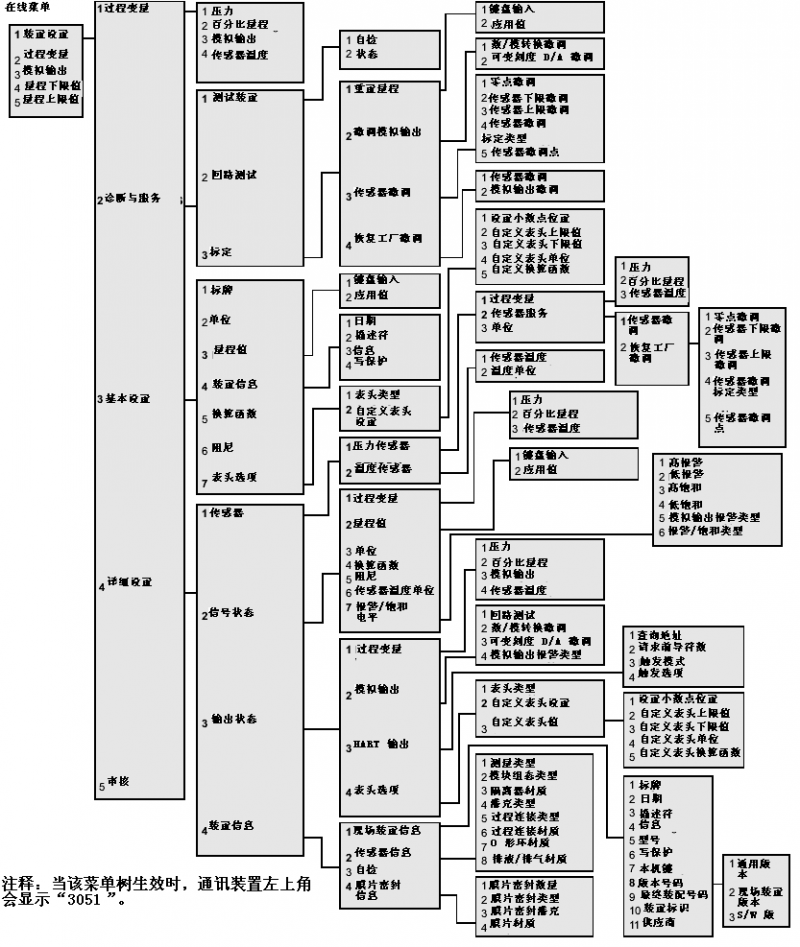

HART 通訊裝置快捷鍵序列 |
|
|
|
功能 快捷鍵序列 |
|
|
報警和飽和電平 1， 4， 2， 7 |
|
|
模擬輸出報警類型 1， 4， 3， 2， 4 |
|
|
觸發模塊控制 1， 4， 3， 3， 3 |
|
|
觸發操作 1， 4， 3， 3， 3 |
|
|
自定義表頭組態 1， 3， 7， 2 |
|
|
自定義表頭值 1， 4， 3， 4， 3 |
|
#FormatImgID_3# |
阻尼 1， 3， 6 |
|
|
日期 1， 3， 4， 1 |
|
|
描述符 1， 3， 4， 2 |
|
|
數/模轉換微調（4-20 mA 輸出） 1， 2， 3， 2， 1 |
|
|
禁止本機量程/零點調整 1， 4， 4， 1， 7 |
|
|
現場裝置信息 1， 4， 4， 1 |
|
|
全量程微調 1， 2， 3， 3 |
|
|
鍵盤輸入— 重置量程 1， 2， 3， 1， 1 |
|
|
本機零點及量程控制 1， 4， 4， 1， 7 |
|
|
回路測試 1， 2， 2 |
|
|
傳感器下限微調 1， 2， 3， 3， 2 |
|
|
信息 1， 3， 4， 3 |
|
|
表頭選項 1， 4， 3， 4 |
|
|
請求前導符數 1， 4， 3， 3， 2 |
|
|
地址查詢 1， 4， 3， 3， 1 |
|
|
查詢多站式變送器 左箭頭， 4， 1， 1 |
|
#FormatImgID_4# |
量程值 1， 3， 3 |
|
|
重置量程 1， 2， 3， 1 |
|
|
可變刻度數/模微調（4-20 mA 輸出） 1， 2， 3， 2， 2 |
|
|
自檢（變送器） 1， 2， 1， 1 |
|
|
傳感器信息 1， 4， 4， 2 |
|
|
傳感器溫度 1， 1， 4 |
|
|
傳感器微調點 1， 2， 3， 3， 5 |
|
|
狀態 1， 2， 1， 1 |
|
#FormatImgID_5# |
標牌 1， 3， 1 |
|
#FormatImgID_6# |
換算函數（設置輸出類型） 1， 3， 5 |
|
|
變送器安全（寫保護） 1， 3， 4， 4 |
|
|
模擬輸出微調 1， 2， 3， 2 |
|
#FormatImgID_7# |
單位（過程變量） 1， 3， 2 |
|
|
傳感器上限微調 1， 2， 3， 3， 3 |
|
|
零點微調 1， 2， 3， 3， 1 |
3.1 3051變送器常見異常
|
故障 糾正措施 |
|
|
變送器毫安讀數為零 |
檢驗信號端子是否接通電源
檢查電源線的極性是否接反
檢驗端子電壓是否處于 10.5 至 42.4 V dc 之間
檢查開放式二極管是否與測試端子交叉 |
|
變送器不能用 HART 通訊裝置通訊 |
檢驗輸出是否在 4 和 20 mA 之間或是否為飽和電平
檢驗變送器的 DC 電源是否清潔（峰值與峰值之間最大 AC 噪音為 0.2 伏）
檢查回路電阻，最小為 250 歐姆 （電源電壓 —變送器電壓/回路電流）
檢查單元地址是否正確 |
|
變送器毫安讀數高或低 |
檢驗所施加的壓力
檢查 4 和 20 mA 量程點
檢驗輸出不在報警狀態
檢驗是否需要 4 - 20 mA 輸出微調 |
|
變送器對所施加的壓力變化沒有響應 |
檢查測試設備
檢查引壓管線或閥組是否阻塞
檢驗所施壓力是否在 4 和 20 mA 設置點之間
檢驗輸出不在報警狀態
檢驗變送器不在回路測試模式 |
|
數字壓力變量讀數低或高 |
檢查測試設備 （檢驗精度）
檢查引壓管線是否阻塞或濕段較低部位被灌充堵塞
檢驗變送器是否正確標定
檢驗測量壓力計算 |
|
數字壓力變量讀數不穩定 |
檢查測量系統確定壓力線路是否有故障設備
檢驗變送器對設備的開/關不能直接做出反應
檢驗測量阻尼是否正確設置 |
|
毫安讀數不穩定 |
檢驗變送器的電源是否有足夠的電壓和電流
檢查是否有外部電氣干擾
檢驗變送器是否正確接地
檢驗雙絞線的屏蔽是否只在一端接地 |
4.能遵守工藝紀律
|
序號 |
必 須 |
不 準 |
|
5 |
拆卸、復裝、搬運儀表設備必須使用專用的工器具，輕拿、輕放 |
不準碰撞和損傷 |
|
7 |
復裝儀表設備緊固件必須完整、齊全，螺栓均勻用力上緊 |
不準短缺螺栓和墊圈 |
|
9 |
在儀表導壓管路上拆除設備出現開口時，必須立即做好密封防護，以防雜物進入管內，造成堵塞及污染 |
儀表管路出現開口時，不準無密封防護措施 |
|
11 |
進行變送器更換工作時，必須更換校驗合格的設備 |
不準直接更換未校驗的設備 |
|
13 |
重要的保護、聯鎖系統靜態試驗時，必須從就地儀表處模擬動作；試驗結束后必須馬上恢復就地儀表至正常工作狀態 |
不準從DCS系統內強制節點狀態進行試驗 |
|
39 |
信號接入dcs系統的現場設備,在拆線后必須將線頭包好，防止線路短路或接地而損壞DCS系統卡件 |
線頭不準短路、接地 |
|
49 |
設備檢修完畢，交于運行使用前，必須將系統變更、設備異動、保護定值變更、操作方式變更等情況進行詳細書面交代 |
檢修結束不準不做交代 |
|
|
手操器連接時注意加裝大于250歐姆電阻 |
不加裝電阻連接 |
|
|
儀表拆裝前必須關閉管路前隔離閥 |
不準不關閉隔離閥拆裝儀表 |
以下是相關提問：
1、羅斯蒙特差壓變送器如何在線調試?
用HART手操器，接上以后可以調試，帶聯鎖的話，要先屏蔽了，再操作
2、羅斯蒙特3051差壓液位如何調零?
可以分現場調零和計算調零，看你想咋干?
3051的?是引壓管還是毛細管的，方法不一樣
