電容傳感器在3051壓力變送器上的應用與原理 羅斯蒙特3051C壓力變送器調試方法

　　電容式壓力傳感器常用在3051壓力變送器,1151壓力變送器,3351壓力變送器上，由于其工作的可靠性與精度的保證，電容式傳感器是應用最廣泛的一種壓力傳感器，但它的工作原理十分簡單。

　　一個無限大平行平板電容器的電容值可表示為：

　　C=εs/d

　　ε 為平行平板間介質的介電常數

　　d 為極板的間距

　　s 為極板的覆蓋面積

　　改變其中某個參數，即可改變電容量。由于結構簡單，幾乎所有電容式壓力傳感器均采用改變間隙的方法來獲得可變電容。電容式傳感器的初始電容值較小，一般為幾十皮法，它極易受到導線電容和電路的分布電容的影響，因而必須采用先進的電子線路才能檢測出電容的微小變化。可以說，一個好的電容式傳感器應該是可變電容設計和信號處理電路的完美結合。

　　ZR3051/3351/1151系列壓力變送器，液位變送器，差壓變送器都采用的是電容式壓力傳感器；

　　羅斯蒙特3051C壓力變送器調試方法

　　羅斯蒙特壓力、溫度、液位和流量測量技術可縮短項目執行周期，并降低成本支出。在儀表的全壽命周期內，可以幫助客戶提高正常運行時間、降低發電成本、最大限度得減少燃料成本，并增強環保性。

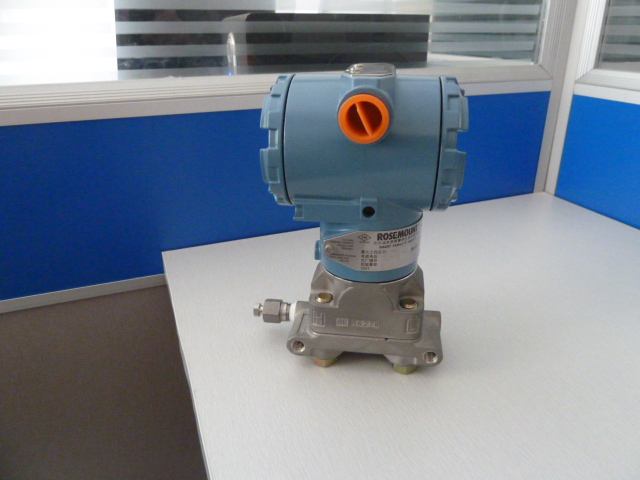

　　羅斯蒙特的3051C壓力變送器工作原理：

　　羅斯蒙特的3051C壓力變送器工作時，高、低壓側的隔離膜片和灌充液將過程壓力傳遞給灌充液，接著灌充液將壓力傳遞到傳感器中心的傳感膜片上。傳感膜片是一個張緊的彈性元件，其位移隨所受壓而變化（對于GP表壓變送器，大氣壓如同施加在傳感膜片的低壓側一樣）。AP絕壓變送器，低壓側始終保持一個參考壓力。傳感膜片的最大位移量為0.004英寸（0.1毫米），且位移量與壓力成正比。兩側的電容極板檢測傳感膜片的位置。傳感膜片和電容極板之間電容的差值被轉換為相應的電流，電壓或數字HART（高速可尋址遠程發送器數據公路）輸出信號

　　常規差壓變送器的校準

　　先將阻尼調至零狀態，先調零點，然后加滿度壓力調滿量程，使輸出為20mA,

　　在現場調校講的是快，在此介紹零點、量程的快速調校法。調零點時對滿度幾乎沒有影響，但調滿度時對零點有影響，在不帶遷移時其影響約為量程調整量的1／5，即量程向上調整1mA，零點將向上移動約0.2mA,反之亦然。例如:輸入滿量程壓力為100Kpa,

　　該讀數為19.900mA, 調量程電位器使輸出為19.900+(20.000-19.900)*1.25=20.025mA.

　　量程增加0.125mA，則零點增加1／5*0．125=0.025.

　　調零點電位器使輸出為20.000mA.

　　零點和滿量程調校正常后，再檢查中間各刻度，看其是否超差?必要時進行微調。然后進行遷移、線性、阻尼的調整工作。

　　西安市仕樂克科技有限公司是一家集設計、研發、生產、加工、銷售、服務為一體的現代化企業，是中國工控行業內的資深企業。公司成立于2001年，總部位于西安，四家國內辦事處上海、昆明、龍巖、泉州，憑借優良的信譽取得了多項國際品牌的中國區域代理權，是德國威圖、美國羅斯蒙特、德國西門子在華南地區的戰略合作伙伴。

　　以下是相關網友提問：

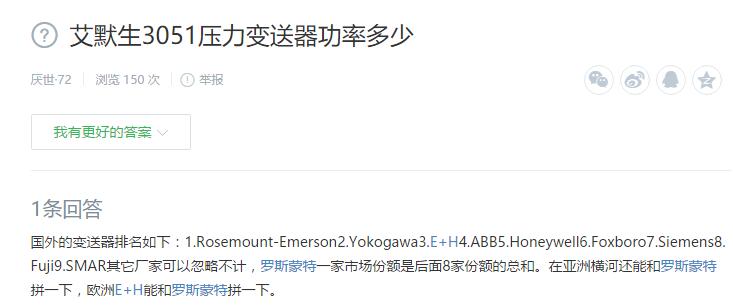

　　1、艾默生3051壓力變送器功率多少？

　　國外的變送器排名如下：1.Rosemount-Emerson2.Yokogawa3.E+H4.ABB5.Honeywell6.Foxboro7.Siemens8.Fuji9.SMAR其它廠家可以忽略不計，羅斯蒙特一家市場份額是后面8家份額的總和。在亞洲橫河還能和羅斯蒙特拼一下，歐洲E+H能和羅斯蒙特拼一下。

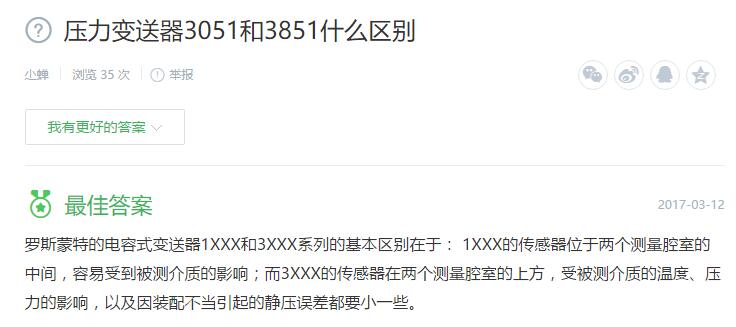

　　2、壓力變送器3051和3851什么區別？

　　羅斯蒙特的電容式變送器1XXX和3XXX系列的基本區別在于： 1XXX的傳感器位于兩個測量腔室的中間，容易受到被測介質的影響；而3XXX的傳感器在兩個測量腔室的上方，受被測介質的溫度、壓力的影響，以及因裝配不當引起的靜壓誤差都要小一些。

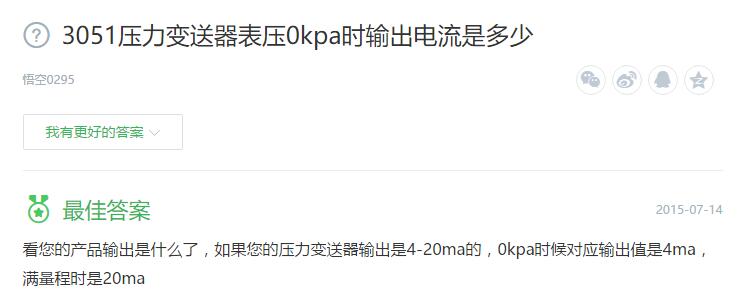

　　3、3051壓力變送器表壓0kpa時輸出電流是多少？

　　看您的產品輸出是什么了，如果您的壓力變送器輸出是4-20ma的，0kpa時候對應輸出值是4ma，滿量程時是20ma

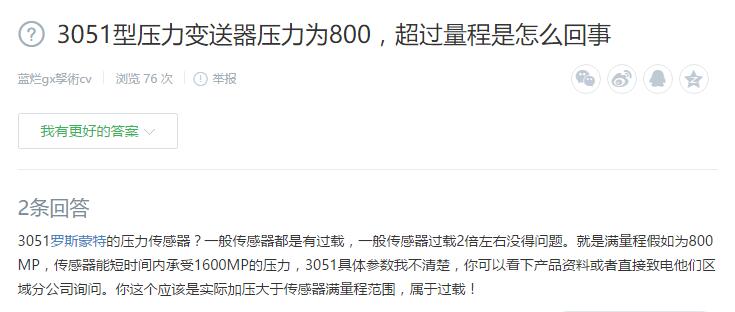

　　4、3051型壓力變送器壓力為800，超過量程是怎么回事？

　　3051羅斯蒙特的壓力傳感器？一般傳感器都是有過載，一般傳感器過載2倍左右沒得問題。就是滿量程假如為800MP，傳感器能短時間內承受1600MP的壓力，3051具體參數我不清楚，你可以看下產品資料或者直接致電他們區域分公司詢問。你這個應該是實際加壓大于傳感器滿量程范圍，屬于過載！
