一、產品概述
UQC-C10磁翻板液位計產品可以做到高密封、防泄漏和在高溫、高壓、高粘度、強腐蝕性條件下安全可靠地測量液位，全過程測量無盲區、顯示醒目，讀數直觀，并且測量范圍大，配上液位報警、控制開關，可實現液位或界位的上下限報警和控制，配上液位變送器可將液位界位信號轉換成二線制4~20mADC的標準信號，實現遠距離檢測、指示、記錄與控制。

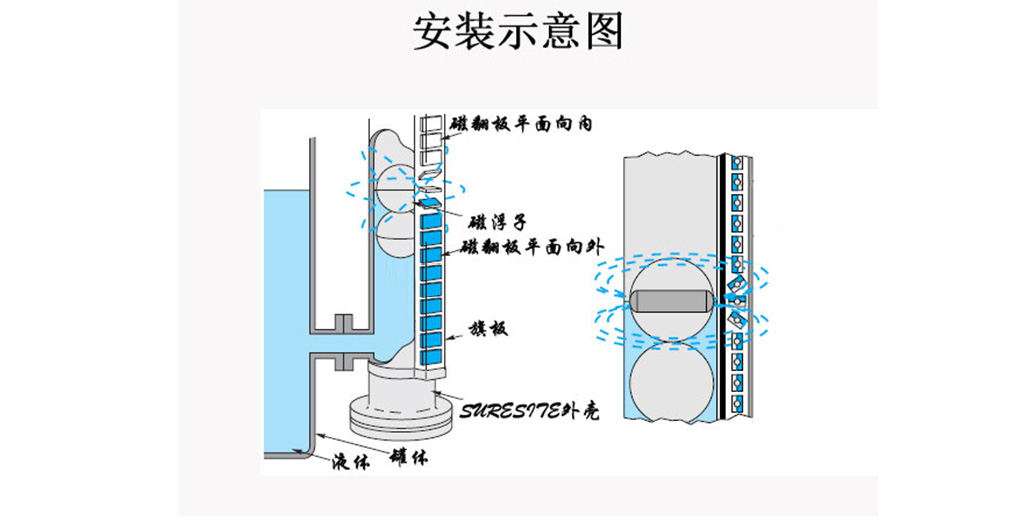

二、UQC-C10磁翻板液位計工作原理
以浮子內磁鋼驅動雙色薄片的翻轉來指示液位的一種新型儀表。磁翻板液位計的主體內磁浮子隨液位的升降而上下運動，同時驅使主體外指示器內的雙色薄片翻轉,有液位時轉示紅色、無液位時轉示白色。紅色和白色色帶間的界線即代表液位高度。在指示器左側配有醒目的刻度標尺。從而使液位的指示顯得更加清晰
三、UQC-C10磁翻板液位計主要技術指標:
1、量程范圍（mm）：測量范圍：300～15000mm(側裝式：300～15000mm;頂（底）裝式：300～6000mm)
2、介質密度（g/cm3）：0.5～2
3、介質粘度： ≤0.02Pa.S
4、工作溫度℃：-40～350
5、工作壓力：≤2.5MPa（普通型）
≤10.0MPa（高壓型）
≤32.0MPa（超高壓型）
≤2.5MPa（防腐型）
6、測量精度（mm）：≤±10
7、安裝方式：側裝磁翻板液位計、頂裝式、底裝式
8、防護等級：IP65
9、防爆等級：ibⅡCT4（本安型）、dⅡBT4（隔爆型）
10、傳輸方式：4～20mA 或 開關量
11、接口法蘭：根據國家化工部、機械部及美制標準，可以結合用戶的需要特殊定制。
注：當側裝式磁翻板液位計安能裝受環境影響，空間位置L1<300訂貨時應明顯提出。
如果您對UQC-C10磁翻板液位計選型號：
|
C
|
側裝式：C10～C23（該格只填數字）
|
|||||||||||
|
T
|
頂裝式：T30～T36（該格只填數字）
|
|||||||||||
|
D
|
底裝式：D40～D44（該格只填數字）
|
|||||||||||
|
|
O
|
盲板法蘭，不配排污閥
|
||||||||||
|
|
L
|
液位計底部配排污閥
|
||||||||||
|
|
O
|
無液位報警開關
|
||||||||||
|
|
H
|
高位報警開關AK－3型，有記憶功能，故障不排除，信號不清除
|
||||||||||
|
|
L
|
低位報警開關AK－3型，有記憶功能，故障不排除，信號不清除
|
||||||||||
|
|
B
|
高位、低位報警開關全配，有記憶功能，AK－3型和AK－4型
|
||||||||||
|
|
G
|
高位報警開關，區域型報警AK－1型
|
||||||||||
|
|
D
|
低位報警開關，區域型報警AK－1型
|
||||||||||
|
|
Q
|
高位、低位報警開關全配，區域型報警AK－1型貳臺
|
||||||||||
|
|
S
|
高位和低位一體化型報警開關，區域型報警AK－2型
|
||||||||||
|
|
O
|
無液位控制開關
|
||||||||||
|
|
H
|
上限控制開關，單點干簧CK－1型
|
||||||||||
|
|
L
|
下限控制開關，單點干簧CK－1型
|
||||||||||
|
|
B
|
上限、下限控制開關全配，單點干簧CK－1型貳付
|
||||||||||
|
|
W
|
上限、下限控制開關一體化，雙點干簧CK－2型
|
||||||||||
|
|
T
|
上限控制開關，霍爾型傳感器CK－3型
|
||||||||||
|
|
L
|
下限控制開關，霍爾型傳感器CK－4型
|
||||||||||
|
|
E
|
上限、下限控制開關全配，霍爾型傳感器CK－3型貳付
|
||||||||||
|
|
C
|
上限、下限控制開關一體化型，霍爾型傳感器CK－4型
|
||||||||||
|
|
O
|
無遠傳變送器裝置
|
||||||||||
|
|
R
|
配LB型捆綁式變送器，輸出二線制4－20mADC
|
||||||||||
|
|
O
|
普通防水型
|
||||||||||
|
|
B
|
本質安全型ibⅡCT4，可配齊納安全柵或IS4041－Ex隔離柵
|
||||||||||
|
|
Bd
|
隔爆型dⅡBT4
|
||||||||||
|
|
O
|
不配遠傳顯示儀表
|
||||||||||
|
|
A
|
數字，光柱顯示調節報警儀 XGTH－510（豎式）
|
||||||||||
|
|
B
|
數字，光柱顯示調節報警儀 XGTA－810（橫式）
|
||||||||||
|
|
C
|
數字顯示調節報警儀 XMTA－810（橫式）
|
||||||||||
|
|
E
|
雙光柱液位顯示儀 XGH－202（豎式）
|
||||||||||
|
|
D
|
智能型液位/容量（重量）顯示調節儀 XMT－620（橫式）
|
||||||||||
|
|
－□□□□
|
測量范圍（mm）
|
||||||||||
|
|
－□□
|
介質密度（g/cm3）
|
||||||||||
|
|
|
D
|
開口常壓容器
|
|||||||||
|
UQC－C 側裝式 O L W R B A－□□□□－□□－□
|
□
|
工作壓力（Mpa）
|
||||||||||
