壓力變送器是如何計算斯特爾系數阻尼

發布日期:2017-10-16 19:49

壓力變送器是如何計算壓力

壓力變送器由智能傳感器和智能電子板兩部分組成，智能傳感器部分包括:電容式傳感器、測量膜片檢測電路、溫度傳感器和溫度補償電路等組成;智能電子板板部分包括:微電腦控制器及外圍電路組成，完成壓力信號到4~20mA dc 的轉換。用于測量液體、氣體或蒸汽的壓力，然后將壓力信號轉變成4~20mA DC信號輸出。生產的智能壓力變送器可與HART手操器相互通訊，通過它進行設定，調整壓力范圍，監控或與上位機組成現場監控系統，它廣泛應用于工業管道中弱腐蝕性液體、氣體、蒸汽的測量和控制系統。

智能壓力變送器還具有以下特點：

1.具有自動補償能力，可通過軟件對傳感器的非線性、溫漂、時漂等進行自動補償可自診斷，通電后可對傳感器進行自檢，以檢查傳感器各部分是否正常，并作出判斷。數據處理方便準確，可根據內部程序自動處理數據，如進行統計處理、去除異常數值等。

2.具有雙向通信功能

微處理器不但可以接收和處理傳感器數據，還可將信息反饋至傳感器，從而對測量過程進行調節和控制。可進行信息存儲和記憶，能存儲傳感器的特征數據、組態信息和補償特性等。

3.具有數字量接口輸出功能，可將輸出的數字信號方便地

和計算機或現場總線等連接我所在的中鹽常化股份有限公司中鹽常州化工股份有限公司，擁有30 萬t/a 燒堿、28 萬t/a 聚氯乙烯樹脂、6 萬t/a 雙氧水、3 萬t/a 氯代異氰尿酸系列消毒劑、4.3 萬t/a 甲苯氯化物、1 萬t/a 三氯氫硅生產裝置。生產燒堿、鹽酸、液氯、次鈉、氫氣、聚氯乙烯樹脂、消毒劑、氯化芐、鄰氯苯甲醛、鄰（對）氯甲苯、三氯氫硅等十余種化工原料及產品。

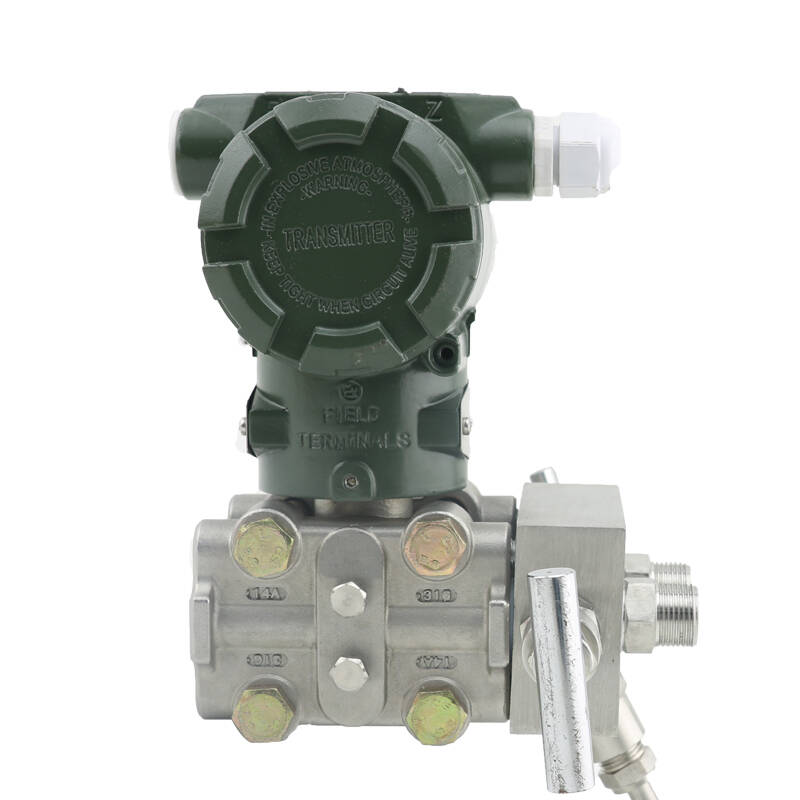

在生產裝置現場大量使用了日本橫河的EJA 系列智能壓力變送器（淮安三暢除了生產自己的品牌變送器，還高仿EJA以及銷售原裝進口EJA變送器）。EJA 智能壓力變送器世界首創—單晶硅諧振傳感器，高精度： 0.075% ，連續工作五年不需調校，溫度影響可忽略不計，靜壓影響可忽略不計，單向過壓影晌：連續10 萬次單向過壓實驗后影晌量<0.03%，雙向通訊功能（BRAIN/HART 協議，F(xiàn)F 現場總線），完善的自診斷功能。公司統一選用的EJA 智能變送器通訊協議，為布朗（BRAIN）協議，配套使用BT200 手持操作通訊器（見右圖）。在操作手冊上有一系列自檢報錯代碼說明。但在長期的使用和維護中發現經常出現的故障代碼并不是很多。

壓力變送器是如何計算斯特爾系數阻尼生產過程中大體碰到的常見故障如下：

（1）變送器的零點浮移（無代碼）。處理：停表、排空，進行零點校準。

（2）變送器的量程浮移（無代碼）。處理：停表、排空，進行量程校準。

（3）變送器出錯Er07，Er09，Er10 報警（超限報警）。處理：

①確認工藝生產情況是否超出儀表上、下限，停表、排空、校準。

②檢查變送器的內部組態LRV、HRV 是否在要求的設定范圍內，

否則進行修改。

③檢查變送器是否有單向受壓或膜盒變形損壞。

④檢查導壓管有無泄漏、堵塞。

⑤檢查變送器+、-端子對表體的絕緣情況是否完好。

（4）變送器指示偏低或偏高（無代碼）。處理：

①檢查導壓管有無泄漏或堵塞。

②檢查或更換變送器放大/轉換板。

③檢查導壓管介質是否很臟。

④對帶有遷移變送器的正負導壓管是否全部充滿液體。

以上所寫的內容可能總結的并不全面，僅希望對各位同行在日常維護工作中有一定的幫助和啟發。
