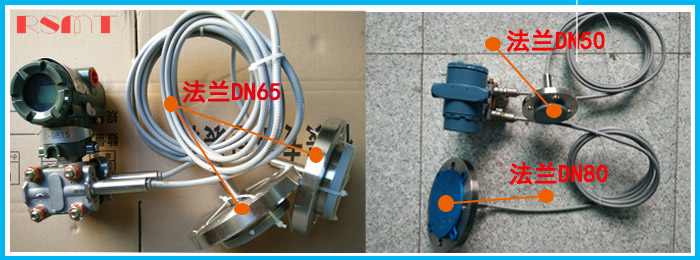

雙法蘭差壓變送器

產品介紹

雙法蘭差壓變送器產品概述：

RL-3051DP雙法蘭差壓變送器是一種新型變送器，具有設計原理先進、品種規格齊全、安裝使用簡便等特點。外觀上完全融合了目前國內最為流行，并被廣泛使用的兩種變送器（羅斯蒙特3051與橫河EJA）的結構優點，讓使用者有耳目一新的感覺，同時與傳統的1151、CECC等系列設備在安裝上可直接替換，有很強的通用性和替代能力。為適合國內自動化水平的不斷提高和發展，雙法蘭差壓變送器除設計小巧精致外，更推出具有HART現場總線協議的智能化功能。

雙法蘭差壓變送器特點：

◆量程遷移功能,量程遷移比100:1

◆阻尼: 0～32秒可調,步進0.1秒

◆零點﹑滿度補償修正功能

◆輸出電流多點校正

◆顯示多個監測變量,壓力單位可選

◆輸出電流開方功能.

◆具有自診斷及故障報警輸出功能.

◆帶有EEPROM非易失性存儲器,不怕掉電丟失數據并具有原始標定數據恢復功能.

◆通過HART通訊手操器和就是按鈕實現遠程﹑就是參數設定與功能組態.

雙法蘭差壓變送器的功能參數：

◆使用對象：液體、氣體和蒸氣

◆測量范圍：0-0.1kPa至0-40MPa

◆輸出信號：4~20mA DC（特殊可為四線制220V AC供電,0~10mA DC輸出）

◆供電電源：12~45V DC,一般為24V DC

◆負載特性：與供電電源有關,在某一電源電壓時帶負載能力見圖2,負載阻抗RL與電源電壓VS關系式為RL≤50（VS-12）

◆指示表：指針式線性指示0~100%刻度，以及3 1/2位LCD液晶式顯示

◆防爆：a.隔爆型 dⅡCT5；b.本質安全型 iaⅡCT6

◆量程和零點：外部連續可調

◆靜壓和過載壓力：4、10、25、32MPa

◆濕度：相對濕度為0~100%。

◆振動影響：在任意軸向上，振動頻率為200Hz時，誤差為測量范圍上限的±0.05%/g

◆電源影響：小于輸出量程的0.005%/V

◆負載影響：電源如果穩定,則負載沒有影響

◆安裝位置影響：最大可產生0.24kPa的零點誤差,但可校正,對量程沒有影響其它

◆正負遷移：零點經過正遷移或負遷移后,量程、測量范圍的上限值和下限值的絕對值，均不能超過測量范圍上限的100%。最大正遷移量為最小校調量程的500%；最大負遷移量為最小校調量程的600%。流量變送器最大正、負遷移量為校準量程的10%

◆溫度范圍：放大器工作溫度范圍：-29~+93℃（LT型為:-25~+70℃），灌充硅油的測量元件：-40~+104℃，法蘭式變送器灌充高溫硅油時：+15~+315℃，普通硅油：-40~+150℃

雙法蘭差壓變送器結構材料：

◆隔離膜片：316L不銹鋼,哈氏合金C-276,Monel合金,或鉭

◆排氣/排液閥：316不銹鋼,哈氏合金C,蒙乃爾合金

◆法蘭和接頭：碳鋼鍍鎳,316不銹鋼,哈氏合金C或蒙乃爾合金

◆接觸介質“O”形環：丁腈橡膠，氟橡膠

◆灌充液：硅油或惰性油

◆螺栓：碳鋼鍍鎳

◆電子殼體材料：低銅鋁合金

◆引壓連接件：法蘭NPT 1/4，中心距54mm；接頭NPT 1/2或M20×1.5陽螺紋球錐面密封,帶接頭時中心距50.8、54、57.2mm（NPT錐管螺紋符合GB/T12716-91）
