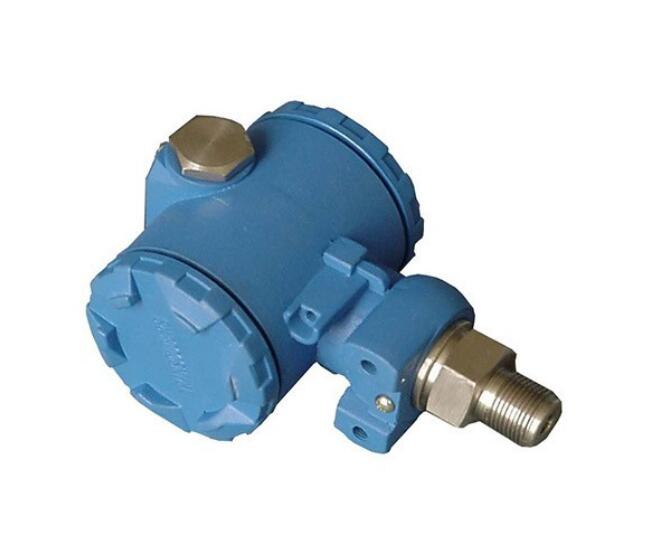

壓力變送器選型要注意事項



第一：確認測量壓力的最大值壓力變送器時，要充分考慮壓力范圍，精度與其穩定性。



    第二：確定所測量的介質.



    變送器選型時，我們要考慮的是壓力變送器所測量的介質,黏性液體、泥漿會堵上壓力接口，溶劑或有腐蝕性的物質會不會破壞壓力變送器中與這些介質直接接觸的材料，以上這些因素將決定是否選擇直接的隔離膜及直接與介質接觸的材料。



    一般的壓力變送器的接觸介質部分的材質采用的是316不銹鋼,如果你的介質對316不銹鋼沒有腐蝕性,那么基本上所有的壓力變送器都適合你對介質壓力的測量。如果你的介質對316不銹鋼有腐蝕性，那么我們就要采用化學密封,這樣不但起到可以測量介質的壓力,也可以有效的阻止介質與壓力變送器的接液部分的接觸,從而起到保護壓力變送器,延長了壓力變送器的壽命。



  第三：確定變送器的精度。



決定變送器精度的有，非線性，遲滯性，機電商務網非重復性，溫度、零點偏置刻度，溫度的影響。但主要由非線性，遲滯性，非重復性，精度越高，價格也就越高。



   每一種電子式的測量計都會有精度誤差的,但是由于各個國家所標的精度等級是不一樣的,比如,中國和美國等國家標的精度是傳感器在線度最好的部分,也就是我們通常所說的測量范圍的10%到90%之間的精度；而歐洲標的精度則是線性度最不好的部分,也就是我們通常所說的測量反的0到10%以及90%到100%之間的精度。如歐洲標的精度為1%,則在中國標的精度就為0.5%。



  第四：變送器溫度范圍的確定。

  通常一個變送器會標定兩個溫度范圍，即正常操作的溫度范圍和溫度可補償的范圍。正常操作溫度范圍是指變送器在工作狀態下不被破壞的時候的溫度范圍，在超出溫度補范圍時，可能會達不到其應用的性能指標。



   溫度補償范圍是一個比操作溫度范圍小的典型范圍。在這個范圍內工作，變送器肯定會達到其應



有的性能指標。溫度變從兩方面影響著其輸出，一是零點漂移；二是影響滿量程輸出。如：滿量程的+/-X%/℃，讀數的+/-X%/℃，在超出溫度范圍時滿量程的+/-X%，在溫度補償范圍內時讀數的+/-X%，如果沒有這些參數，會導至在使用中的不確定性。變送器輸出的變化到度是由壓力變化引起的，還是由溫度變化引起的。溫度影響是了解如何使用變送器時最復雜的一部分。



  第五：確定變送器的輸出信號。

輸出的信號，選擇怎樣的輸出取決于多種因素，包括變送器與系統控制器或顯示器間的距離，是否存在“噪聲”或其他電子干擾信號。是否需要放大器，放大器的位置等。



    對于許多變送器和控制器間距離較短的OEM設備，采用mA輸出的變送器最為經濟而有效的解決方法，如果需要將輸出信號放大，最好采用具有內置放大的變送器。對于遠距離傳輸出或存在較強的電子干擾信號，最好采用mA級輸出或頻率輸出。如果在RFI或EMI指標很高的環境中，除了要注意到要選擇mA或頻率輸出外，還要考慮到特殊的保護或過濾器。



    目前由于各種采集的需要,現在市場上萬鼎的壓力變送器的輸出信號有很多種,主要有4-20mA,0-



20mA,0-10V,0-5V等等,但是比較常用的是4-20mA和0-10V兩種,在我上面舉的這些輸出信號中,只有



4-20mA為兩線制,我們所說的輸出為幾線制不包含接地或屏蔽線,其他的均為三線制。
