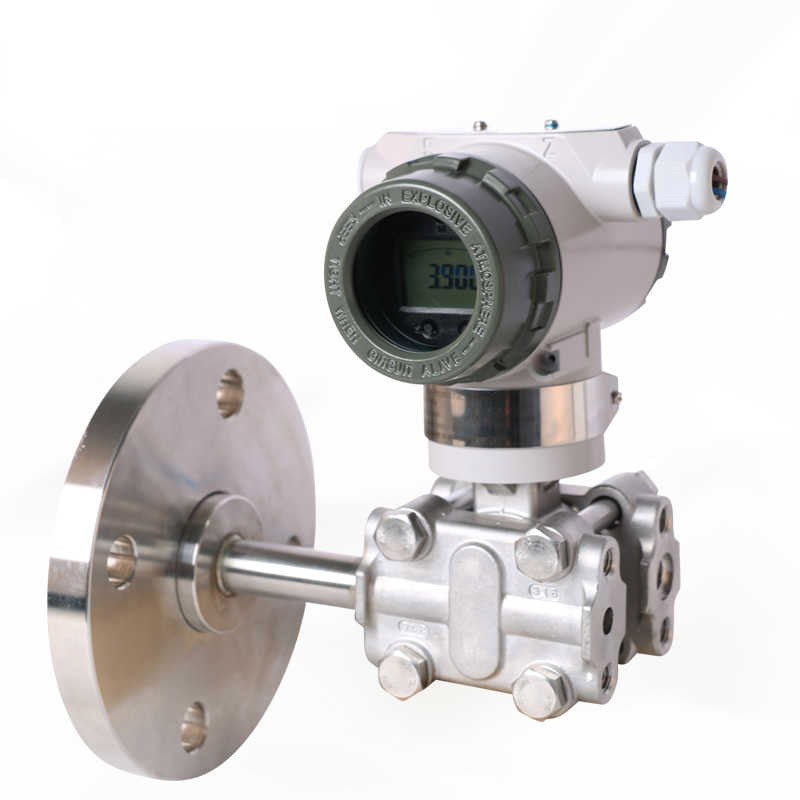

液晶顯示壓力變送器的介紹



壓力傳感器是一種利用壓電材料的壓電效應將被測壓力轉換為電信號的一種傳感器，它應用的范圍是很廣泛的，在多個領域當中都有很重要的應用。大家對于壓力變送器掉電次數與累積掉電時間的應用

的知識了解多少呢，今天小編就來介紹一下



變送器的傳統輸出直流電信號有0-5V、0-10V、1-5V、0-20mA、4-20mA等，目前最廣泛采用的是用4~20mA電流來傳輸模擬量。工業上最廣泛采用的是用4~20mA電流來傳輸模擬量。 　　采用電流信號的原因是不容易受干擾。并且電流源內阻無窮大，導線電阻串聯在回路中不影響精度，在普通雙絞線上可以傳輸數百米。上限取20mA是因為防爆的要求：20mA的電流通斷引起的火花能量不足以引燃瓦斯。下限沒有取0mA的原因是為了能檢測斷線：正常工作時不會低于4mA，當傳輸線因故障斷路，環路電流降為0。常取2mA作為斷線報警值。



電流型壓力變送器將物理量轉換成4~20mA電流輸出，必然要有外電源為其供電。最典型的是變送器需要兩根電源線，加上兩根電流輸出線，總共要接4根線，稱之為四線制變送器。當然，電流輸出可以與電源公用一根線（公用VCC或者GND），可節省一根線，稱之為三線制變送器。累積掉電是不會影響壓力變送器的測量的， 　　



其實大家可能注意到掉電次數不影響管道計量的， 4-20mA電流本身就可以為變送器供電。變送器在電路中相當于一個特殊的負載，特殊之處在于變送器的耗電電流在4~20mA之間根據傳感器輸出而變化。顯示儀表只需要串在電路中即可。這種變送器只需外接2根線，因而被稱為兩線制變送器。工業電流環標準下限為4mA，因此只要在量程范圍內，變送器至少有4mA供電。這使得兩線制傳感器的設計成為可能。 　　

在工業應用中，測量點一般在現場，而顯示設備或者控制設備一般都在控制室或控制柜上。兩者之間距離可能數十至數百米。按一百米距離計算，省去2根導線意味著成本降低近百元！因此在實際使用中兩線制傳感器得到越來越多的應用。
