羅斯蒙特3051壓力變送器接線技巧及注意事項 羅斯蒙特3051壓力變送器隔離膜片/輸出代碼/外殼材料

　　羅斯蒙特3051壓力變送器在使用時給使用者提供了很多意向不到的便利，這在完成詳細和周密的安裝和接線后對使用者是體會深刻的。變送器的接線過程是一門技術活，除了嚴格按照上面的步驟外，也需要考慮現實的場景布局。安裝羅斯蒙特3051壓力變送器大致可分為7個步驟即安裝變送器，外殼旋轉，設置跳線和開關，然后接線通電，接著設置參數，量程調整，到最后的試運作。其中最需要注意的也是通電接線的事項。

　　仕樂克現場接線通電步驟和技巧

　　在設定跳線和開關后緊接著就到接線通電了。

　　如果報警和寫保護跳線插針沒有安裝，變送器會按照默認的設置進行工作，此時工作人員需要將alarm設置為high，security設定為off。

　　步驟一：工作人員拆下接線端子側的表蓋。

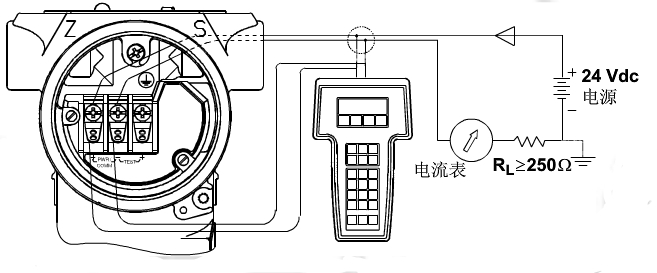

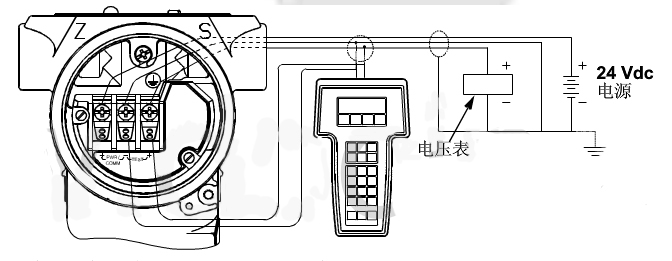

　　步驟二：將電源正極引線與標有“＋”的接線端子（PWR/COMM）相連，電源負極引線與標有“-”的接線端子相連。

　　步驟三：用導管塞將變送器殼體上使用的導管接口密封。

　　步驟四：下來需要注意的是安裝接線時可以使用一個滴水環管，時滴水環管的底部低于導管鏈接口和變送器殼體。

　　步驟五：重新裝好表蓋。

　　接線通電注意事項和禁忌

　　1. 不得將帶電信號線與測試端子test相連。

　　2. 信號線千萬不得被屏蔽。

　　3. 一定要使用24AWG或更高的電纜線，但是不要超過5000英尺（1500米）

　　?更多資訊請關注仕樂克最新行業新聞，您的支持是我們不斷前進的動力，謝謝！

　　羅斯蒙特3051壓力變送器隔離膜片/輸出代碼/外殼材料

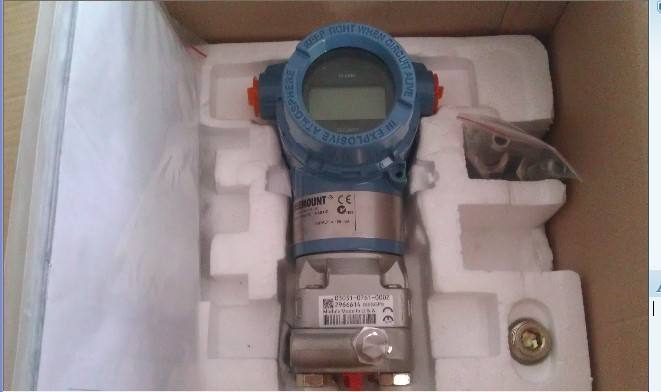

　　羅斯蒙特的3051壓力變送器為壓力測量技術創建了一個新的標準。羅斯蒙特3051壓力變送器具有無可比擬的操作性能、靈活的CoPlanarTM平臺，而且可以升級。新型羅斯蒙特3051C壓力變送器的性能指標保證了在不同工況下的精度和穩定性。

　　羅斯蒙特3051壓力變送器隔離膜片

　　2-316L SST

　　3-哈氏合金C-276

　　4-蒙乃爾

　　5-鉭（僅適用于3051CD與CG型，量程2-5。不適用于3051CA型）

　　6-鍍金蒙乃爾

　　羅斯蒙特3051壓力變送器輸出代碼

　　代碼A

　　代碼M

　　4-20mA，帶有基于HART協議的數字信號

　　低功耗，1-5Vdc帶有基于HART協議的數字信號(0.8-3.2Vdc，用選項代碼C2)

　　羅斯蒙特3051壓力變送器外殼材料

　　H2-替代法蘭選項（要求結構件材料代碼0）

　　H3-傳統法蘭，316 SST，SST排液/排氣閥，SST法蘭接頭

　　H4-傳統法蘭，哈氏合金C，哈氏合金C排液/排氣閥，哈氏合金C法蘭接頭

　　H7-傳統法蘭，蒙乃爾，蒙乃爾排液/排氣閥，蒙乃爾法蘭接頭

　　FA-傳統法蘭，316 SST，哈氏合金C排液/排氣閥，316 SST法蘭接頭

　　FB-液位法蘭，SST，2英寸，ANSI 150級，垂直安裝

　　FC-液位法蘭，SST，2英寸，ANSI 300級，垂直安裝

　　FD-液位法蘭，SST，3英寸，ANSI 150級，垂直安裝

　　液位法蘭，SST，3英寸，ANSI 300級，垂直安裝

　　FP-DIN液位法蘭，SST，DN50，PN40，垂直安裝

　　DIN液位法蘭，SST，DN80，PN40，垂直安裝

　　FQ-液位法蘭，SST，3英寸，ANSI 150級，水平安裝

　　F1-液位法蘭，SST，3英寸，ANSI 300級，水平安裝

　　F2-液位法蘭，碳鋼，3英寸，ANSI 150級，水平安裝

　　G1-液位法蘭，碳鋼，3英寸，ANSI 300級，水平安裝

　　S5-裝配305一體化閥組

　　B4-安裝支架

　　B1-共面(Conplanar)法蘭支架，用于2英寸管道安裝或面板安裝，全部為SST

　　B2-傳統法蘭支架，用于2英寸管道安裝，碳鋼螺栓

　　B3-傳統法蘭支架，用于面板安裝，碳鋼螺栓

　　B7-傳統法蘭平支架，用于2英寸管道安裝，碳鋼螺栓

　　B8-B1支架，配300系列SST螺栓

　　B9-B2支架，配300系列SST螺栓

　　BA-B3支架，配300系列SST螺栓

　　BC-SST B1支架，配300系列SST螺栓

　　SST B3支架，配300系列SST螺栓

　　羅斯蒙特3015壓力變送器是用于防止管道中的介質直接進入變送器里的壓力傳感器組件，它與變送器之間是靠注滿流體的毛細管連接起來的。用于測量液體、氣體或蒸汽的液位、流量和壓力，然后將其轉變成

　　4～20mA DC信號輸出。
