3051各種型號特點介紹 3051壓力變送器的工作原理
3051C型
前邊我們介紹了羅斯蒙特變送器3051系列C型、T型變送器的性能和特點，此文我們繼續介紹羅斯蒙特變送器3051L液位變送器。
羅斯蒙特變送器3051L液位變送器的液位測量精度達0.075%，校驗量程從2.5inH2O至8310inH2O。
羅斯蒙特變送器3051L液位變送器一般采用平面式，2-，4-，與6英寸伸出式膜片，具有多種可選灌充液，可滿足不同場合要求。
并且羅斯蒙特變送器3051L型變送器小巧而質輕，易于安裝與維護，其接液件材料有不銹鋼、哈氏合金和鉭可選，使用非常方便。
3051H型
對于羅斯蒙特變送器3051系列之C、T、L型變送器，在前文我們?cè)鵀榇蠹易鲞^(guò)介紹，此文就羅斯蒙特變送器3051H型高過程溫度壓力變送器做介紹。
羅斯蒙特變送器3051H型高過程溫度壓力變送器可測過程溫度高達375°F(191°C)，且不需使用遠傳膜片密封或毛細管。其精度高達0.075%，量程比100：1。
羅斯蒙特變送器3051H高過程溫度壓力變送器傳感膜頭和線路板與3051C型相同，但是羅斯蒙特變送器3051H高過程溫度壓力變送器在高溫應用場合下，溫度影響與時間響應很少。
3051P型
對于羅斯蒙特變送器3051T、3051C、3051L、3051H型變送器，我們?cè)谇拔挠兴榻B，今天我們就羅斯蒙特變送器3051P型參考級壓力變送器作介紹。
羅斯蒙特變送器3051P型參考級壓力變送器的精度為0.05%，是目前精度最高的壓力變送器，其是貿易交接，財政測算與分配測量的理想產品。
羅斯蒙特變送器3051P型參考級壓力變送器具有無可比擬的性能，這樣在實際使用中不再需要儲備多種變送器，并且其溫度影響減少，不需單獨的外套，可用于差壓與表壓測量。
智能型低耗壓力
前文我們介紹了多款羅斯蒙特3051系列變送器，此文我們繼續介紹一款新型的羅斯蒙特3051變送器----世界上唯一的智能型低功耗壓力變送器。
該款羅斯蒙特3051變送器具有高的性能，精度可達到精度0.075%，有差壓、表壓和絕壓型三種。
其具有羅斯蒙特3051C型的全部功能，有一個真正的數字表頭，可以在6至12V直流供電下工作，耗電18至36mW，而典型4—20mA羅斯蒙特3051變送器耗電量為200mW以上。
該款羅斯蒙特3051新型變送器有多種輸出可選，其傳感膜頭與標準(4—20mA)羅斯蒙特3051C型相同。
3051壓力變送器的工作原理
羅斯蒙特3051系列壓力變送器在工作時，高、低壓側的隔離膜片和灌充液將過程壓力傳遞給灌充液，接著灌充液將壓力傳遞到傳感器中心的傳感膜片上。
由于羅斯蒙特3051系列壓力變送器的傳感膜片是一個張緊的彈性元件，其位移隨所受壓而變化：對于羅斯蒙特3051系列GP表壓變送器，大氣壓如同施加在傳感膜片的低壓側一樣;羅斯蒙特3051系列AP絕壓變送器，低壓側始終保持一個參考?jí)毫Α?/p>
羅斯蒙特3051系列壓力變送器傳感膜片的最大位移量為0.004英寸(0.1毫米)，且位移量與壓力成正比。兩側的電容極板檢測傳感膜片的位置，傳感膜片和電容極板之間電容的差值被轉換為相應的電流，通過羅斯蒙特3051系列壓力變送器的電壓或數字HART高速可尋址遠程發送器數據公路輸出相關的信號。
羅斯蒙特3051變送器模擬信號磁電隔離型變送器有兩種，一種是一進二出模擬信號，另一種是二進二出模擬信號。今天我們先介紹羅斯蒙特3051變送器一進二出模擬信號磁電型情況。
羅斯蒙特3051一進二出模擬信號磁電隔離變送器：該DIN1X2ISOEM系列產品具有全量程范圍內極高的線性度(非線性度<0.1%)，該羅斯蒙特3051變送器免零點和增益調節。具有0-10V、0-±5V、0-1mA、4-20mA、0-±20mA等模擬信號的輸入、輸出1、輸出2輔助電源之間四隔離特點。
一般羅斯蒙特變送器都是電流輸出型，但是也難免有些特殊的型號，比如根據客戶需求設計的熱電阻電壓輸出型羅斯蒙特變送器。那對于這一特殊的溫度變送器，應該怎么做調試工作呢?
根據溫度變送器的工作原理，可以通過在羅斯蒙特變送器的A、B、C輸入端子上加不同的電阻后，測量羅斯蒙特變送器輸出電壓，對其進行調試，一般做兩個點即可。
(1)對于Cu50羅斯蒙特變送器，Rt=50歐，UO=0V;
那么Rt=75歐，UO=K*116.8=(5/120)*116.8=4.87V。
(2)對于Pt100羅斯蒙特變送器，Rt=100歐，UO=0V;
那么Rt=125歐，UO=K*64.59=(5/120)*64.59=2.69V。
需要注意的是：假定該羅斯蒙特變送器溫度變送器輸出為0—5V，量程范圍為0—120度。
以下是相關提問：

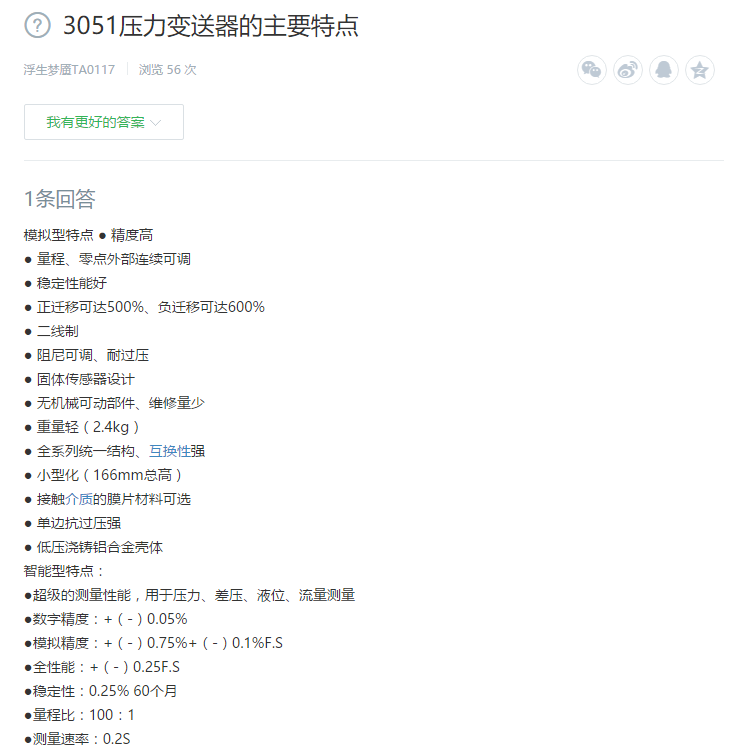

1、3051壓力變送器的主要特點
模擬型特點 ● 精度高
● 量程、零點外部連續可調
● 穩定性能好
● 正遷移可達500%、負遷移可達600%
● 二線制
● 阻尼可調、耐過壓
● 固體傳感器設計
● 無機械可動部件、維修量少
● 重量輕(2.4kg)
● 全系列統一結構、互換性強
● 小型化(166mm總高)
● 接觸介質的膜片材料可選
● 單邊抗過壓強
● 低壓澆鑄鋁合金殼體
智能型特點：
●超級的測量性能，用于壓力、差壓、液位、流量測量
●數字精度：+(-)0.05%
●模擬精度：+(-)0.75%+(-)0.1%F.S
●全性能：+(-)0.25F.S
●穩定性：0.25% 60個月
●量程比：100：1
●測量速率：0.2S
●小型化(2.4kg)全不銹鋼法蘭，易于安裝
●過程連接與其它產品兼容，實現最佳測量
●世界上唯一采用H合金護套的傳感器(專利技術)，實現了優良的冷、熱穩定性
●采用16位計算機的智能變送器
●標準4-20mA，帶有基于HART協議的數字信號，遠程操控
●支持向現場總線與基于現場控制的技術的升級。

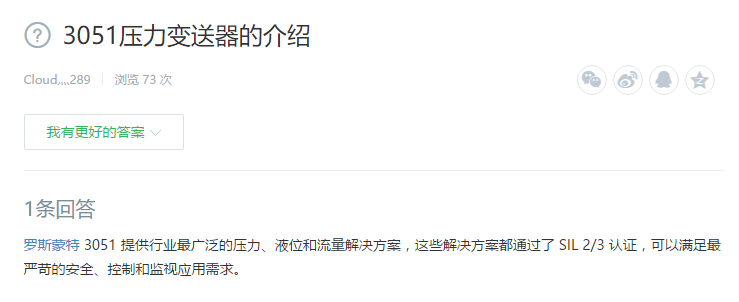

2、3051壓力變送器的介紹
羅斯蒙特 3051 提供行業最廣泛的壓力、液位和流量解決方案，這些解決方案都通過了 SIL 2/3 認證，可以滿足最嚴苛的安全、控制和監視應用需求。
