單、雙法蘭以及插入式法蘭差壓變送器在造紙廠的選用規則

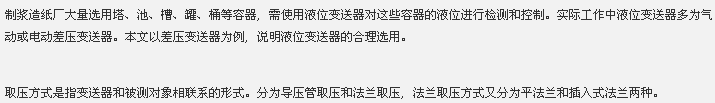

取壓方式應按被測介質的特性選擇.對于粘性大、易沉淀、易結晶、易凝固、有腐蝕性的液體, 液位的測量應用法蘭取壓方式。一般粘性液體如稀黑液、漂液、濃白水( 含少量纖維) 等用平法蘭取壓; 粘性大、易凝固、沉淀性液體如濃黑液、綠液、紙漿等用插入式法蘭取壓。用插入式法蘭變送器, 則變送器插入筒的膜片必須深入容器內壁, 至少要和容器內壁相切; 用平法蘭變送器,則容器側法蘭連接管應盡可能短些。



不堵塞導壓管的介質可用導壓管取壓方式。制漿造紙廠很少介質、很少容器使用導壓管方式取壓。考慮儀表選型統一性、互換性的要求，應統一使用法蘭差壓變送器，便于安裝、拆卸、維護、調校等工作。



上面敘述了變送器正壓室的取壓方式。而對于有壓密封容器或設備還要考慮變送器負壓室取壓方式。這是因為， 對于有壓密封容器, 取壓點( 正壓室) 處除了承受液體本身高度所形成的壓力外，還要承受容器內氣相壓力的作用。因此，需從容器頂部引出氣相壓力和下部取壓點壓力比較, 才能測出液位的高度。



   因負壓室為氣相壓力, 僅以介質特性考慮,用導壓管取壓完全可行。氣相不易凝結為液體,導壓管不用充填隔離液; 如氣相易凝結為液體,則導壓管應充填隔離液或在低于變送器的地方安裝冷凝罐。但從設備實際情況看則不然。例如: 壓力洗漿機在洗漿過程中要用負壓。用差壓變送器測量洗漿機內的漿位, 則負壓室就不能用導管取壓。這是因為在真空狀態下, 變送器負壓取樣管路的液柱不能有穩定的壓力, 對所測量的漿位就要造成誤差。要克服這種負壓影響,應采用法蘭取壓, 即用雙法蘭變送器測量洗漿機漿位以保證能準確反映洗漿機的漿位。



    同理, 噴放鍋漿位的測量、蒸煮鍋液位的測量, 都采用雙法蘭液位變送器。同變送器正壓室取壓方式選擇的道理一樣, 負壓室也不采用導壓管取壓方式。對于有壓密封容器液位的測量, 統一采用雙法蘭液位變送器。

   這樣, 實際工作中, 變送器取壓方式的選擇就簡單了: 測量常壓開口容器液位選擇單法蘭差壓變送器, 測量有壓密封容器液位選擇雙法蘭差壓變送器。



   選擇變送器時應注意以下幾個事項:

( 1) 只有計算出量程, 正或負遷移量(如果存在遷移) 才能選定變送器的型號和規格;

( 2) 變送器的量程規格是標準的, 取量程時應取相應的標準量程;

( 3) 變送器正、負遷移量是有限制的, 一般產品規定最大遷移量為最大測量范圍的士1 0 0% ;

( 4) 變送器的遷移是零點的遷移, 遷移后的量程不變, 改變的是測量范圍, 所以, 變送器使用前必須調整到遷移后的測量范圍;

( 5) 變送器承受的差壓中存在在測量過程中不變值, 將這個不變值遷移掉, 使變送器的輸出信號僅與測量信號( 液位) 的變化有關。
