在余熱鍋爐錐部安裝壓力變送器防止灰斗堵塞的詳細說明

在生產中發現，新安裝的鍋爐施工后部分未清除干凈的金屬殘渣或因停爐后鍋爐內部結露等原因，經常引起灰斗堵料架空，造成鎖風喂料機空轉。而鎖風喂料機正常運行和空轉時電流變化很小，中控操作員和現場崗位人員很難判斷。為此，我們在余熱鍋爐錐部安裝壓力變送器，防止灰斗堵塞。

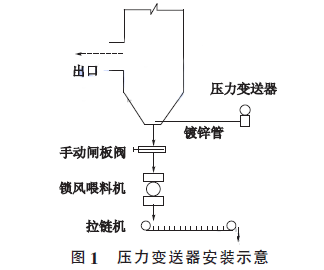

   以窯尾SP 爐為例，改進方法見圖1。在鍋爐錐部法蘭向上5~10cm 處開一小孔，用Ф15 的鍍鋅鋼管向內伸入約5cm 與錐體密封焊接， 另一端接到一量程為-8kPa 的壓力變送器上，接頭要密封嚴實。壓力變送器的信號接入DCS 系統， 在中控室DCS 系統的工藝流程圖上實時顯示壓力數值。系統正常運行時錐部壓力值一般在-5.7kPa 左右。當錐部發生堵料時，積灰埋住壓力變送器取樣口，壓力會低于-4kPa（經驗值），工藝流程圖上的錐部壓力數值由正常的綠色變為紅色，及時提醒操作員進行處理。如果系統剛開始投入時，系統負壓會較低，此時的紅色報警信號操作員可不必處理。

  通過兩年的使用情況來看，與在錐部安裝壓力變送器、料位儀等裝置比較，具有投資少(約2 600 元)、安裝維護簡單和報警及時等優點。
