把差壓變送器當做液位計的測量原理分析

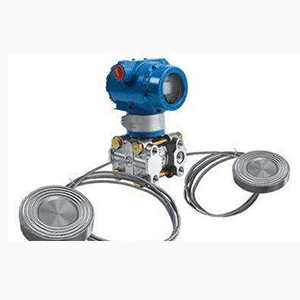

目前生產單位裝置運行或設備運行中，大部分使用ROSEMOUNT的3051變送器，3051變送器目前分為兩種: 一種是差分電容式傳感器; 一種是硅壓敏電阻式傳感器。電容式差壓變送器的檢測元件采用電容式壓力傳感器，由測量部分和放大兩部分組成，輸入差壓作用與測量部分電容式壓力傳感器的中心感壓膜片，膜片發生位移，從而使電容量發生變化，變化的電容量經轉換電路轉換成電流信號，通過A/D 轉化成數字量。

   在工業生產中，有的地方使用壓力計式液位計來檢測容器中的液位。但是這種儀表只適用于敞開容器，否則在密閉容器中檢測液位時，會受到容器內靜壓力的影響。因此使用差壓液位計，來消除容器內靜壓的影響，檢測設備內某點的液柱高度與設備內壓力無關。檢測的方法是在設備的上、下部安裝取壓管，檢測其差壓。如能知道容器內液體的密度，根據壓強公式P = ρgH，就可得知設備上、下部分的壓力，知道了上、下部的壓差，就可以知道容器內液位的高低，因此，容器內的液位高度就是H = ΔPρg，液位的檢測歸結為壓差的檢測，式中: H 為設備內的液位，mm; ΔP 為設備中上下部的壓差，Pa; ρ 為設備中液體的密度，g /m; g 為重力加速度。
