eja壓力變送器

1. 注意事項：

在安裝橫河壓力變送器之前，請注意詳細閱讀橫河EJA變送器安裝位置該如何選擇。選擇合適的安裝位置，以及適宜的周圍環境。

請注意以下2點：
當焊接配管時，請避免焊接電流通過橫河壓力變送器。
安裝完畢，請勿踩踏壓力變送器。

2. 安裝
(a)導壓配管的連接端口的距離通常是54mm（如圖1所示）,通過改變過程連接的方向，尺寸可以被改為51mm或57mm.
(b)根據訂貨規格，可跟廠家要求您所需要的過程接口的方向。
(c)該壓力變送器可以安裝在標稱為50毫米（2英寸）安裝支架的管子。如圖圖1和圖2所示。該壓力變送器可以安裝在水平或垂直管道上。
(d)當在壓力變送器上安裝支架，擰緊四個螺栓，擰緊力矩為39N·M{4kgf·M}。

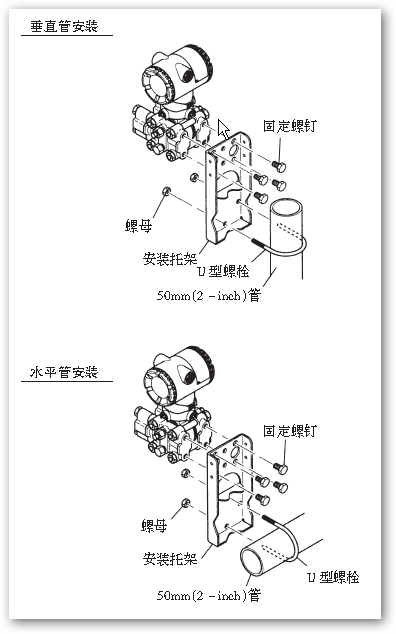

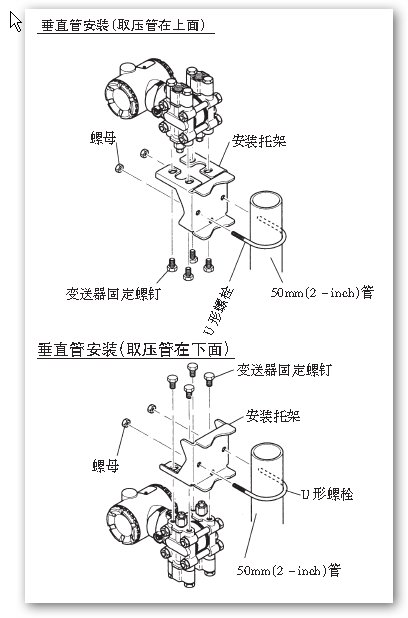

                               圖1                             圖2

3. 改變過程接頭
過程接口的安裝方向是訂貨時的指定內容。請根據以下辦法改變過程接口。
按照圖3用扳手慢慢拆下排液/氣螺栓和過程接頭，上下倒向安裝。在排液／氣螺栓的螺紋處卷上生膠帶，再將潤滑油涂在排液／氣螺釘上，用約３４～３９Ｎ．ｍ力矩擰緊，確保其不泄漏。在用３９～４９Ｎ．ｍ力矩擰緊過程接頭螺栓。

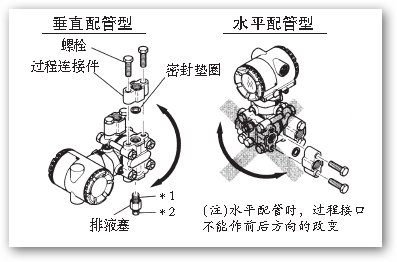

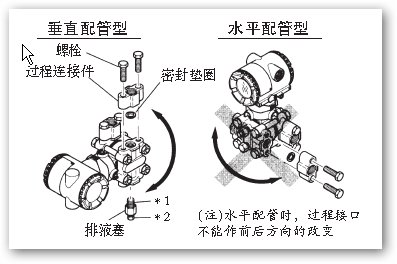

                                                         圖3

4. 高低壓側的轉換方法
   1） 180°旋轉測壓部法
此方法只適合用于垂直配管型。
請遵循以下步驟旋轉測壓部180°（此工作需要必要工具，且得在維修間進行）。在轉換完高低壓側后，安裝好在放回現場。
a)請用六用板手（JISB4648 5mm）卸下測壓部和變送器之間的2個內六角螺釘.
b)不動壓力變送器，只旋轉測壓部180°。
c)擰緊2個內六角螺釘來固定測壓部和壓力變送器，擰緊力矩為5N.m。
請注意不要旋轉測壓部超過180°。

  2）BT200智能終端使用方法
此方法只適用于于EJA110A- L，EJA110A－M， EJA110A－ H 型， EJA120A－ E， EJA130A－ M， EJA110A－ H。
此方法不能像上述第一種方法那樣旋轉測壓部180°，而用智能終端轉換高低壓側。
在參數“D45：H/L SWAP"中選擇NORMAL(左側為低壓，右側為高壓）或REVERSE(左側為高壓，右側為低壓）。
但請注意使用此方法可以轉換高低壓側，但是膜盒組件上的H/L標牌未改變。所以請在不能替換導管的情況下，方才使用此方法。
如果改變D45：H/L SWAP的設定，輸入，輸出關系發生改變，請不要誤解。
第一種方法-180°旋轉測壓部法為最好方法，請盡量使用此種方法。

5. 轉換部的旋轉
所有EJA系列的變送器的轉換部都可以旋轉90°。
  1）用六角板手卸下轉換部和測壓部之間的2個內
六角螺釘。
  2）慢慢旋轉轉換部至90°。
  3）擰緊2個內六角螺釘來固定轉換部測壓部。
注意：請勿旋轉測壓部超過180°。
