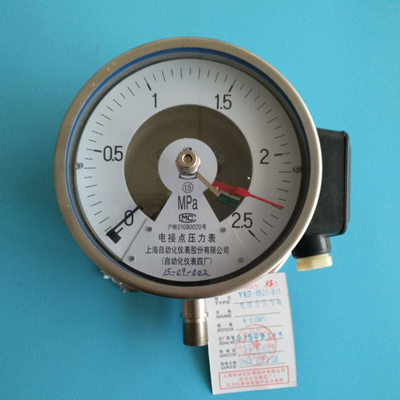

YXG-1525-B/12防爆感應式電接點壓力表

  YXG-1525-B/12防爆感應式電接點壓力表產品概述：

（防爆感應式）電接點壓力表是專用于某些有爆炸危險場所的儀表，儀表具有對工藝流程中的流體介質的壓力參量進行檢測、自動控制、自動報警等功能。

主要用于核電、化工、船舶、冶金等行業。

本儀表按《GB3836.1-2000爆炸性環境用防爆電氣設備通用要求》和《GB3836.4-2000爆炸性環境電氣設備本質安全型電路和電氣設備“i”》兩標準設計制造的，并經國家級儀器儀表防爆站安全監督檢驗站檢驗儀表與安全柵配套使用，可構成本質安全防爆系統，儀表防爆標志為Exib Ⅱ CT6。儀表防爆合格證編號為GYB05169。該表可適用于戶內或有遮蓋物的1區和2區的爆炸性工廠危險場所。

YXG-1525-B/12防爆感應式電接點壓力表主要技術指標

精確度等級：1.6

測量范圍：0～0.1; 0～0.16; 0～0.25; 0～0.4; 0～0.6; 0～1

0～1.6; 0～2.5; 0～4; 0～6; 0～10; 0～16

0～25; 0～40; 0～60

-0.1～0; -0.1～0.06; -0.1～0.15; -0.1～0.3

-0.1～0.5; -0.1～0.9; -0.1～1.5; -0.1～2.4MPa

控制方式：感應式電流開關（引進德國“p＋f”公司的器件）

工作電壓：8V DC

工作電流：通態≥3mA、斷態≤1mA

二限最小的間隔范圍：滿量程的2.5％

環境溫度：-10～55℃

重 量：1.5kg

□YXG-1525-B/12防爆感應式電接點壓力表結構原理

本儀表的測量系統由彈簧管、拉桿和齒輪傳動機構、示值部件組成。被測介質的壓力作用于彈簧管，使其自由端產生位移，由拉桿傳至齒輪傳動機構予以放大，并轉換成指針的轉動，在度盤上指示出被測壓力值。

本儀表的接點形式為感應接近開關，是由安裝在上、下限設定針上的感應開關及信號針組成。其關鍵器件——感應開關由德國的“p+f公司”制造。接點發出位式信號的工作原理以YXG-1520-B/21為例加以說明：當壓力為零時，上限接點輸出為小于1mA的斷態信號，下限接點輸出為大于3mA的通態信號。當壓力上升到達下限值時，下限信號針進入下限感應開關的縫隙中，使下限感應開關電氣狀態改變，下限接點輸出立即跳變成小于1mA的斷態信號。當壓力繼續上升，下限信號針保留，接點信號保持。當壓力上升到達上限值時，上限信號針被帶離上限感應開關的縫隙，使上限感應開關的電氣狀態改變，上限接點輸出立即跳變成大于3mA的通態信號。壓力繼續上升，信號保持。當壓力回落至上限值時，上限信號又插回上限感應開關的縫隙中，上限感應開關又回復原來狀態，使上限接點輸出跳變回小于lmA的斷態信號。壓力繼續下降，信號保持。當壓力下降至下限值時，下限信號針又被帶離下限感應開關的逢隙，下限感應開關又回復原來的狀態，使下限接點輸出跳變回大于3mA的通態信號。

本儀表與外設備用適當的電路連接后，便能發出所需的報警信號或開、停機等控制的壓力的動作，將系統壓力控制在所需范圍內。

本儀表為本質安全型儀表，當其與關聯設備相聯后，便能構成本安防爆系統。

YXG-1525-B/12防爆感應式電接點壓力表外形尺寸：單位（mm）

注：用于國外設備時應特殊訂貨
